Detalhes do produto:
|
| Modelo não.: | 17 polegadas que gerenciem a engrenagem | Matéria prima: | 50Mn, 42CrMo |
|---|---|---|---|
| Abertura: | Fechadas | Peso: | 320 quilogramas |
| Relação: | 102:1 | Aplicação: | Sistema de rastreio solar |
| MOQ: | Uma parte | Maneira de envio: | pelo mar, ar, expresso, trem |
| Destacar: | Movimentação dupla do pântano da linha central da engrenagem de sem-fim,A linha central dupla massacrou a movimentação 17 polegadas,A engrenagem de sem-fim massacrou a movimentação 17 polegadas |
||

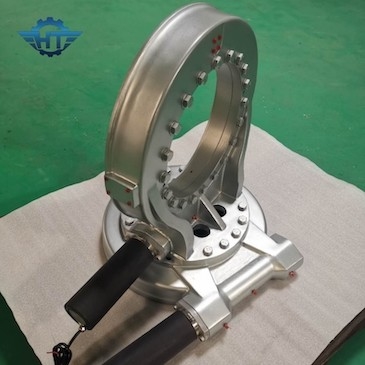

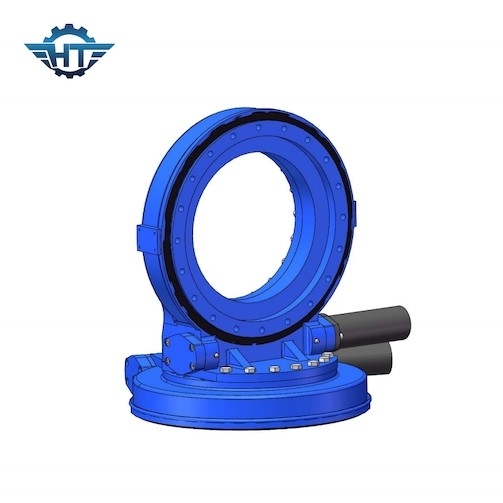

Movimentação dupla da engrenagem do gerencio da linha central da engrenagem de sem-fim com o motor elétrico para o sistema de rastreio solar
Descrição da movimentação da engrenagem do gerencio
Uma movimentação do gerencio é uma caixa de engrenagens que possa com segurança suportar cargas radiais e axiais ao mesmo tempo e transmitir o torque de gerencio de baixa velocidade. A rotação pode estar em uma única linha central ou em machados múltiplos. A movimentação do gerencio é montada das engrenagens, os sem-fins, os selos, os alojamentos, e os motores e outros componentes auxiliares. O tipo incluido de movimentação do gerencio é usado geralmente no sistema de rastreio solar porque precisa de ser usado fora no mínimo 25 anos coloca a vida. Nós podemos igualmente escolher um motor elétrico apropriado ou o motor hidráulico de acordo com suas exigências técnicas.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Características
1. rotação sentido horário e anti-horário
2. Categoria da proteção IP66 para impedir a água e a poeira
3. Os tipos do perito em software, da VE e do SDE de movimentações do gerencio cumprem a exigência de aplicações diferentes.
Movimentações verticais do gerencio da linha central da VE as únicas estão aplicadas na maior parte no sistema de rastreio solar, poder concertrated parabólico, quando aixs horizontais do SE os únicos que gerenciem movimentações forem aplicados no sistema de rastreio, na maquinaria de construção e em turbinas eólicas solares. As movimentações duplas do gerencio da linha central de SDE são usadas no picovolt, no CSP, no CPV, na antena satélite e nos pratos de stirling.
