Detalhes do produto:
|
| Modelo: | 9 polegadas | Relação da engrenagem: | 61:1 |
|---|---|---|---|
| Eficiência: | 40% | Motorista: | Motor elétrico/motor hidráulico/servo motor |
| Tipo: | vertical montado | Aplicação: | Sistema de rastreio solar da única linha central |
| Precison: | Alto | Serviço do OEM: | disponível |
| Destacar: | worm gear slew drive,slewing ring gear |
||

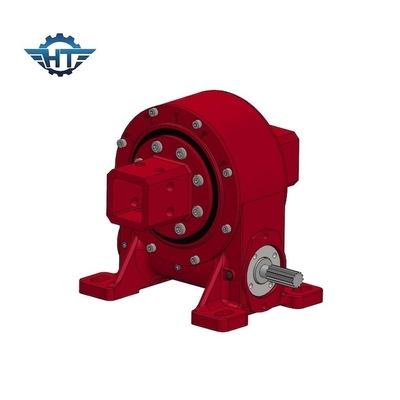

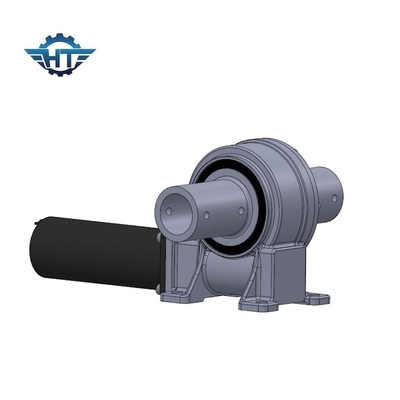

Caixa de engrenagens da movimentação do pântano VE9 para o sistema de rastreio solar oblíquo ou inclinado da única linha central horizontal
Massacrou a descrição da caixa de engrenagens da movimentação
A movimentação do gerencio tem muitos tipos tais como tipo incluido, tipo de abrigo aberto, tipo vertical, tipo duplo da linha central, tipo da elevada precisão, o tipo de movimentação movimentação do sem-fim do gerencio etc. é baseado no rolamento do gerencio com torque de inclinação forte do momento e função de travamento automático estática. Muita superfície de contato do dente é projetada especialmente conduzindo a carga alta.
| Modelo: | VE9 | Lugar de origem | Changzhou, China |
| Tipo | HANGTUO | Tipo | Fechado |
| Material | 42CrMo, 50Mn | Torque da saída | 4300 N.m |
| Inclinando o torque do momento | 16 K N.m | Guardando o torque | 27 K N.m |
| Avaliação axial estática | 60 KN | Avaliação radial estática | 130 KN |
| Avaliação axial dinâmica | 30 KN | Avaliação radial dinâmica | 65 KN |
| Relação da engrenagem | 37:1 | Eficiência | 40% |
Tabela técnica da movimentação do gerencio da VE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Aplicações
perseguidores solares, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e elevadores automotivos.
Q&A
1. Como escolher?
Especifique por favor a velocidade do tamanho, da largura, da tensão, do poder e da nenhum-carga do diâmetro dos motores exigidos, os medidores quadrados dos painéis solares/espelhos, o arranjo daqueles painéis solares/espelhos.
2. Poderia eu tomar amostras para testar adiantado a qualidade e o mercado?
Certo, bem-vindo para tomar amostras para testar nossos qualidade e serviço.
3. Que é o custo total para amostras?
A amostra total do cost= da amostra custou + frete.
Nós dar-lhe-emos os melhores custos de envio depois que você escolhe as movimentações apropriadas do gerencio.
4. Como você envia amostras?
Considerar a quantidade da amostra não é grande, nós apoia amostras do navio pelo EMS, pelo TNT ou pelo Fedex
5. Que é sua quantidade de ordem mínima?
1 grupo
6. Que é seu prazo de entrega?
Para amostras padrão: 0~15 dias; para ordens do grupo: no prazo de 25~40 dias.
