Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Serviço do OEM: | Disponível |
|---|---|---|---|
| Peso: | 160 quilogramas | Característica: | Engrenagem de travamento automático |
| Local da instalação: | Telhado e Campo | Instale: | A instalação rápida |
| Pacote do transporte: | caixa padrão da madeira compensada | prazo de execução: | no estoque |
| Destacar: | Movimentação do pântano da engrenagem de sem-fim IP66,Movimentação do pântano da engrenagem de sem-fim do Heliostat CSP,Motor de movimentação do pântano do Heliostat CSP |
||

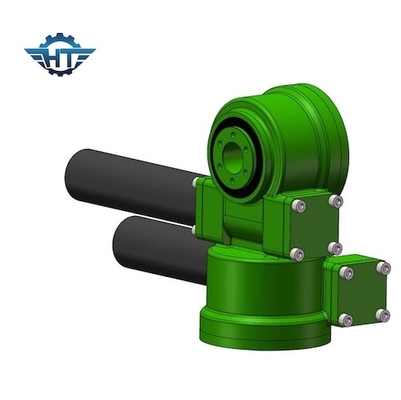

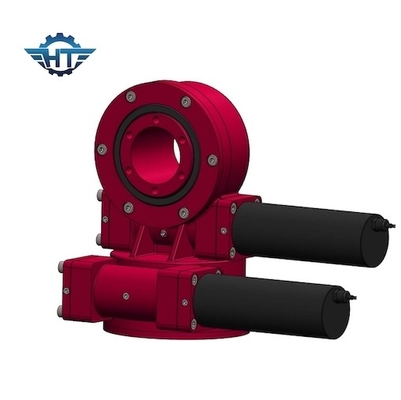

A engrenagem de sem-fim IP66 massacrou a movimentação para centrais elétricas altas do Heliostat CSP da precisão de seguimento
Descrição da movimentação do pântano da engrenagem de sem-fim
A movimentação do gerencio ajuda a aperfeiçoar a estrutura do projeto de sistema total, assegurando-se de que a estrutura total seja muito forte. Nossos projetos da movimentação do gerencio passam a análise de engenharia alta da confiança 3D. Todas as movimentações do gerencio são tratadas com a pintura C4 para assegurar um ciclo de vida de 30 anos. Nossa movimentação do gerencio tem um baixo torque começando, que faça o trabalho mais eficiente, a velocidade é reduzida, e a vida útil é estendida extremamente.
Parâmetros de SDE12
| Aplicação | Sistema de rastreio solar duplo |
| No. da linha central | 2 |
| Tamanho | 12 polegadas |
| Certificação | CE, ISO9001 |
| Data de entrega | 30~45 dias |
| Torque da saída | 5800 N.m |
| Inclinando o torque | 25000 N.m |
| Guardando o torque | 41000 N.m |
| Relação da engrenagem | 78:1 |
| Vida útil | 30 anos |
| Nível da proteção |
IP66 |
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Empacotamento e transporte
Todas as movimentações do pântano serão embaladas com caso de madeira fumigration-livre.
O transporte do mar do apoio, transporte aéreo, transporte da estrada, expressa como TNT, DHL, UPS, EMS, Fedex, etc. para a amostra e o transporte pequeno da carga.
