Detalhes do produto:
|
| Modelo não.: | Caixa de engrenagens dupla do sem-fim da linha central SDE5 | Relação da engrenagem: | 37:1 |
|---|---|---|---|
| Etapa: | única etapa | Abertura: | Fechadas |
| Aplicação: | Calha parabólica CSP | Esperança de vida: | 30 anos |
| Seguindo a precisão: | 0,15 graus | ||
| Destacar: | Movimentação dupla do pântano da linha central SDE5,Movimentação dupla parabólica do pântano da linha central de Fresnel,Fresnel Ring Drive de gerencio parabólico |
||

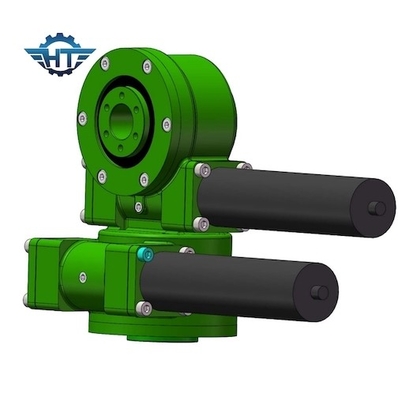

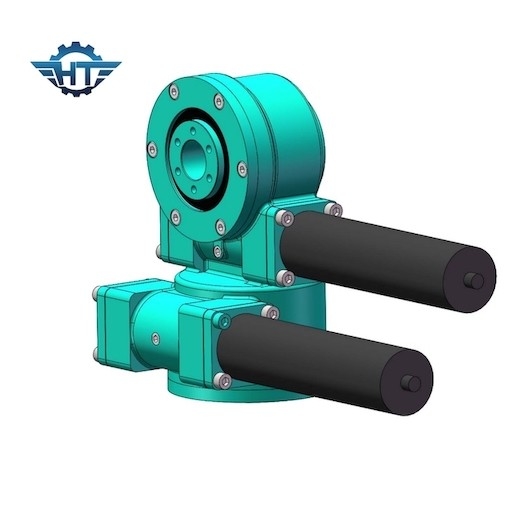

Movimentações duplas do gerencio da linha central SDE5 para Fresnel, calha parabólica energias solares concentradas
Descrição dupla das movimentações do gerencio da linha central SDE5
|
Aplicação |
Sistema de rastreio solar da linha central dupla |
|
No. da linha central |
Dois |
|
Tamanho |
5 polegadas
|
|
Certificação |
CE, ISO9001 |
|
Data de produção |
3~45 dias baseados nas quantidades da ordem |
|
Torque da saída |
800 N.m |
|
Inclinando o torque |
6000 N.m |
|
Guardando o torque |
9200 N.m |
|
Relação da engrenagem |
37:1 |
|
Vida útil |
30 anos |
|
Classe da proteção |
IP66 |
| De travamento automático | Sim |
| Eficiência | 40% |
| Peso | 34 quilogramas |
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Aplicações
Pode não somente ser usado para o sistema de rastreio solar, mas igualmente o prato solar, o picovolt, o CPV, o CSP, a turbina eólica e a antena parabólica. São projetados para a longa vida, trabalhando em condições duras do ambiente, nos vários tamanhos disponíveis, incluir personalizado, fácil à instalação e à garantia do produto.
