Detalhes do produto:
|
| Material: | 42CrMo, QUARTO | Garantia: | 5 anos |
|---|---|---|---|
| Serviço do OEM: | Disponível | Gire o sentido: | Algum sentido |
| Cor: | Cinza de prata | Local da instalação: | Telhado e Campo |
| Característica: | A instalação rápida | Tempo de produção: | amostra no estoque |
| Destacar: | Movimentação dupla do pântano da linha central do motor deslizante,A linha central dupla massacrou a movimentação 14 polegadas,14 polegadas de movimentação solar do pântano |
||

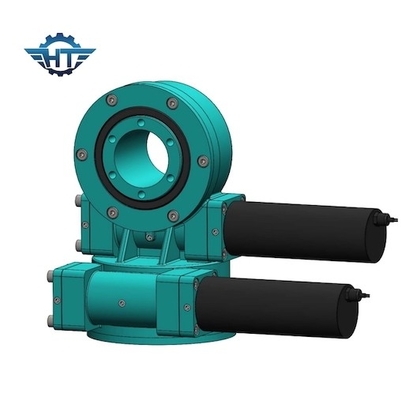

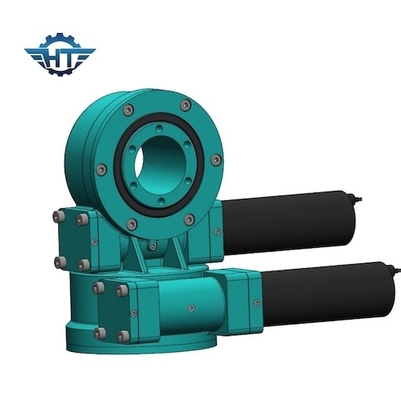

Caixa de engrenagens dupla do gerencio do sem-fim da linha central com os motores deslizantes para energias solares concentradas torre
Descrição da caixa de engrenagens do gerencio do sem-fim
Há dois tipos de sistemas de rastreio do sol, de única linha central e de sistemas de rastreio duplos do sol da linha central. Geralmente nós usamos movimentações verticais ou horizontais do gerencio da único-linha central em sistemas de rastreio da único-linha central, e movimentações do gerencio da duplo-linha central em sistemas de rastreio solares da duplo-linha central. Ocasionalmente, duas movimentações do gerencio da único-linha central podem igualmente ser aplicadas a um sistema deseguimento da duplo-linha central. O perseguidor da único-linha central tem uma linha central de rotação livre, e o perseguidor da duplo-linha central pode conseguir a livre circulação do leste - a - oeste e do norte ao oeste.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Aplicação
Sistema de rastreio solar da linha central dupla
A movimentação dupla do gerencio da linha central é instalada geralmente no sistema de rastreio solar da linha central dupla. O sistema de rastreio solar da movimentação do gerencio pode totalmente automático seguindo o sol em uma maneira de uma precisão mais alta, aproximadamente 40% mais poder do que sistema de montagem fixo. O mecanismo de travamento do auto pode melhorar o fator de segurança do sistema de rastreio do sol. Pode adaptar-se para instalar nos vários tipos da área do terreno. Sua instalação é manipulação rápida e simples e fácil. Consome a baixa potência e é fácil manter.
