Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SDE17 |
|---|---|---|---|
| OEM: | disponível | Gire o tipo: | Dois Eixos |
| Local da instalação: | Telhado e campo | Torque da saída: | 9460 nanômetro |
| Inclinando o torque: | 67000 nanômetro | Guardando o torque: | 53040 nanômetro |
| Destacar: | Movimentação do pântano da engrenagem de sem-fim de SDE 17,Movimentação solar do pântano de duas linhas centrais,Movimentação solar do pântano com motor da engrenagem |
||

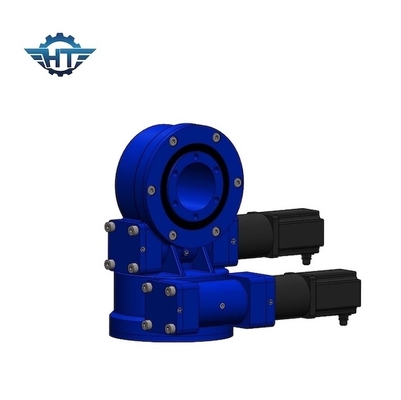

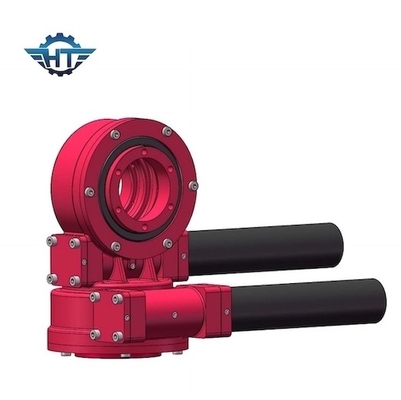

A engrenagem de sem-fim SDE17 massacrou a movimentação com o motor da engrenagem para o sistema de rastreio solar da linha central dupla
Descrição da movimentação do pântano da engrenagem de sem-fim
O sistema de rastreio solar é um sistema fotovoltaico que possa automaticamente seguir o sol e aumentar a produção de eletricidade total, que em processo da produção de eletricidade fototérmica e fotovoltaico aperfeiçoam o uso da luz solar melhorar a eficiência de conversão fotoelétrica do sistema da unidade de controle mecânico e elétrico, incluindo: estrutura da movimentação (redutor giratório, pushrod elétrico, engrenagem de sem-fim e sem-fim, etc.), controlador, seguindo o suporte, o sensor (sensor da inclinação, sensor do limite), etc. Perseguidor solar da linha central dupla do que o sistema de montagem solar para aumentar a produção de eletricidade 30 ~50%. Perseguidor solar da única linha central do que o sistema de montagem solar para aumentar a produção de eletricidade 15 ~ 30%. As movimentações duplas do pântano da linha central são aplicadas no sistema de rastreio solar da linha central dupla.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Parâmetros de SDE17
|
Uso |
Usado para o sistema de rastreio solar duplo |
|
No. da linha central |
Linha central dupla |
|
Tamanho |
17 polegadas |
|
Certificação |
CE/ISO |
|
Data de entrega |
No prazo de 15 dias |
|
Torque da saída |
9460 N.m |
|
Inclinando o torque |
67000 N.m |
|
Retendo o torque |
53040 N.m |
|
Relação da engrenagem |
102:1 |
|
Vida útil |
30 anos |
|
Nível da proteção |
IP65 |
Empacotamento e transporte
Todas as movimentações do pântano serão embaladas com caso de madeira fumigration-livre.
O transporte do mar do apoio, transporte aéreo, transporte da estrada, expressa como TNT, DHL, UPS, EMS, Fedex, etc. para a amostra e o transporte pequeno da carga.
Montando sugestões
1. A instalação horizontal
Recomenda-se para montar as movimentações do gerencio perpendiculares à linha central do azimute em pedidos solares para a melhor proteção
2. A instalação vertical
Recomenda-se para montar as movimentações do gerencio que referem a seguinte imagem em aplicações solares se necessário.
