Detalhes do produto:
|
| Material: | Quarto | Modelo: | SDE3” |
|---|---|---|---|
| Relação da engrenagem: | 31:1 | Torque da saída avaliado: | 600 nanômetro |
| Guardando o torque: | 5800 Nm | Inclinando o torque: | 1800 nanômetro |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Destacar: | Movimentação solar do pântano do perseguidor da relação da engrenagem,Movimentação de seguimento solar do pântano de 600 nanômetro,Movimentação de seguimento solar do pântano do picovolt |
||

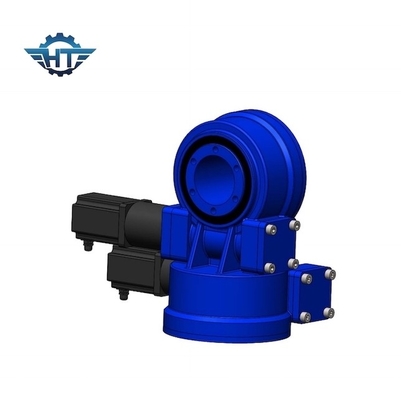

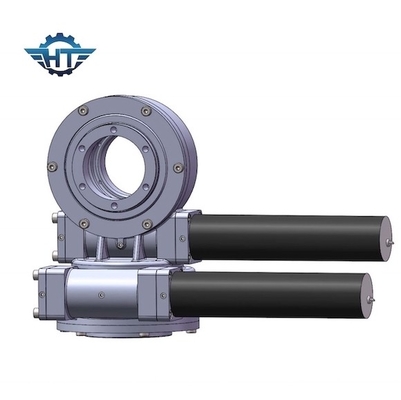

A linha central dupla da relação diferente da engrenagem massacrou a movimentação com o motor para o sistema de rastreio solar do picovolt
Descrição dupla da movimentação do pântano da linha central
A movimentação do gerencio pode realizar rotação e redução de velocidade circunferenciais ilimitadas, e pode suportar a força axial maior, força radial e força da reviravolta. Aprecia vantagens da precisão alta, da estrutura compacta e da grande capacidade de carga.
Com um struction do sem-fim e da engrenagem, massacrou a movimentação tem as vantagens do desempenho protetor de travamento automático, melhor, do grande torque da transmissão, da melhor resistência de impacto e da vida ativa longa.
Modelo Performance Parameters da VE
|
Modelo Performance Parameters da VE |
||||||||||||
|
Modelo |
Torque da saída avaliado (N.m) |
Guardando o torque (kN.m) |
Inclinando o torque (kN.m) |
Carga axial (kN) |
Carga radial (kN) |
Relação |
Eficiência |
Precisão (Grau) |
IP |
Tep de trabalho (℃) |
De travamento automático |
Peso (quilogramas) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
88 quilogramas |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
135 quilogramas |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
192 quilogramas |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
251 quilogramas |
Nossas vantagens
1. Nossa equipe técnica está centrando-se sobre o projeto da movimentação do gerencio e torna-se por mais de 10 anos
2. métodos controles de processos, principais restritos do teste, rastreabilidade da carga
3. equipe techical profissional do serviço para resolver algum problema de girar a movimentação
Observação: As dimensões e os parâmetros acima podem ser atualizados ou ajustado, para umas dimensões mais detalhadas e uns parâmetros, refira por favor nossos desenhos das vendas.
