Detalhes do produto:
|
| Modelo: | SDE3” | Relação da engrenagem: | 31:1 |
|---|---|---|---|
| Torque da saída: | 600 nanômetro | Guardando o torque: | 1500 nanômetro |
| Inclinando o torque: | 5800 Nm | Eficiência: | 40% |
| Cor padrão: | RAL 9006 | Cor: | pediu |
| Destacar: | slewing ring drive,worm drive motor |
||

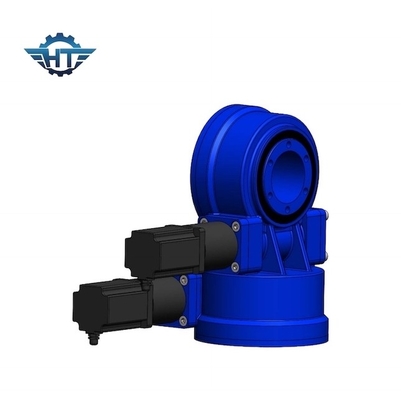

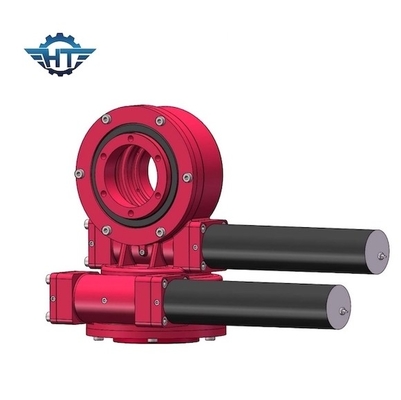

A linha central SDE3 dupla massacrou a movimentação com o motor alto do torque 12VDC para o sistema de rastreio solar
Descrição dupla da movimentação do pântano da linha central
A movimentação do gerencio é um produto perfeito do controle de movimento para a aplicação que exige a força rotatória do torque. A movimentação do pântano pode aplicar-se para o sistema de rastreio solar que inclui o sistema de rastreio solar da única e linha central dupla, é projetada na rotação fotovoltaico solar do painel e melhora a eficiência da produção de eletricidade.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Nossos serviços
Hangtuo oferece as movimentações do gerencio, os sem-fins e as engrenagens de alta qualidade, costume-costurados para seu projeto seguinte. Se você precisa uma amostra da movimentação do gerencio para testar ou no volume, nós asseguramo-nos de que você tenha os componentes qualificados exigidos para terminar seu projeto no tempo e dentro de seu orçamento.
Se for necessário, nós podemos fazer os testes para você.
1. teste do ciclo de vida
2. testes de inclinação do torque
3. testes guardando do torque
4. testes da precisão
5. teste UV
6. teste de pulverizador de sal
7. alto-baixo teste da temperatura
