Detalhes do produto:
|
| Material: | Quarto | Modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Eficiência: | 40% |
| Cor padrão: | RAL 9006 | Auto-fechamento: | Sim |
| Garantia: | 5~10 anos | Aplicação: | antena de satélite |
| Destacar: | slewing ring drive,worm drive motor |
||

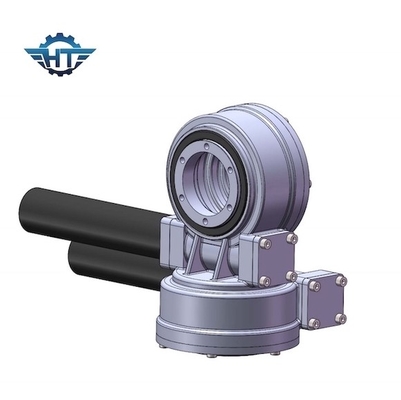

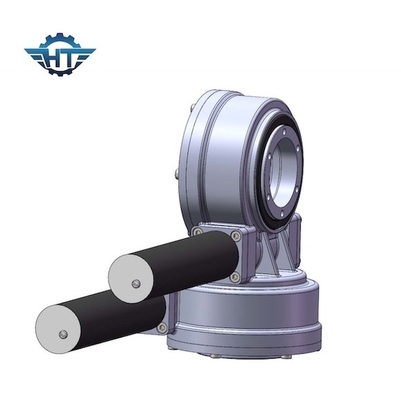

7 movimentação pequena do pântano da linha central da polegada dois com o motor da engrenagem 24VDC ou o Nema para a antena satélite
Descrição pequena da movimentação do pântano de duas linhas centrais
A movimentação do pântano da engrenagem de sem-fim caracteriza o melhor desempenho protetor, o grande torque da transmissão, a melhor resistência de impacto e a vida ativa longa. O pedido o mais comum da movimentação do gerencio para as movimentações do gerencio da duplo-linha central é perseguidores solares da duplo-linha central, tais como CSP (os heliostats, igualmente chamaram a torre), o photovoltaics concentrado (CPV), a antena satélite ou os pratos do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase. A movimentação dupla do pântano da linha central do perseguidor solar é solução perfeita nas aplicações de seguimento solares da linha central dupla.
Massacrou as movimentações aplicadas na antena satélite
| Nome do produto | Movimentação do gerencio SDE7 |
| Torque da saída | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinando o torque do momento | 7000 N.m; 5163 ft.lbs |
| Guardando o torque | 13200 N.m; 9736 ft.lbs |
| Avaliação axial estática | kN 133,20; 29943 libras |
| Avaliação radial estática | kN 53; 11977 libras |
| Avaliação axial dinâmica | kN 31,90; 7171 libras |
| Avaliação radial dinâmica | kN 27,91; 6274 libras |
| Alternativas do motor | Motor 12V/24V; Motor deslizante; Motor sem escova |
| Estilo dos produtos | Linha central dupla; Única linha central; CPV/HCPV; Prato solar; Parabólico; Torre solar |
| Característica da aplicação | Sistema de rastreio solar, maquinaria industrial |
| Medidor quadrado do sistema solar | ㎡ 30 |
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Applicatons
Sistema de rastreio solar da linha central dupla
Instrumentos de precisão
CPV
Prato
Antena satélite
