Detalhes do produto:
|
| Modelo: | 5 polegadas | Relação da engrenagem: | 37:1 |
|---|---|---|---|
| Eficiência: | 40% | Tipo: | acionamento de giro de eixo duplo |
| Aplicação: | rastreadores solares de eixo duplo | Serviço do OEM: | Disponível |
| Lugar de origem: | Changzhou, China | Motorista: | 12/24vdc motores, motores deslizantes |
| Destacar: | slewing ring drive,worm drive motor |
||

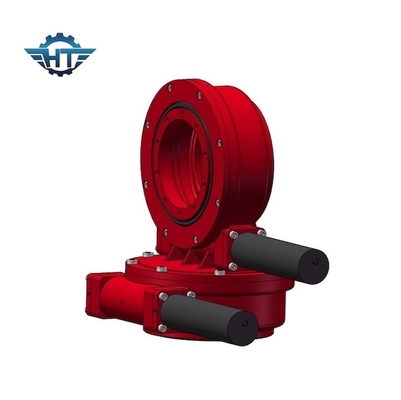

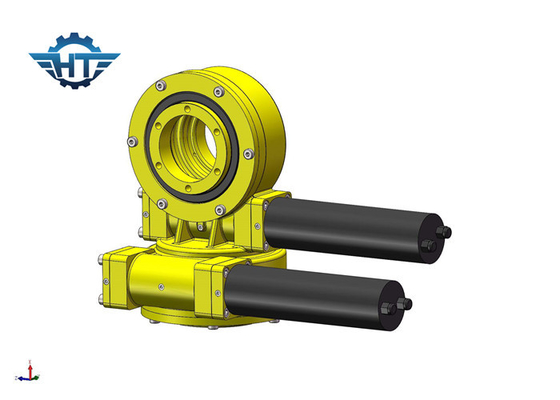

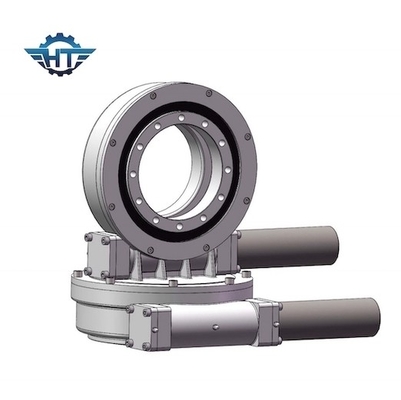

A linha central SDE5 dupla massacrou a movimentação com IP66 encerrou o alojamento para perseguidores solares da linha central dupla exterior
Descrição dupla da movimentação do pântano da linha central
É cabido principalmente com o rolamento do gerencio, o eixo do alojamento e do sem-fim, etc.
Tem as características da estrutura compacta, do bastante torque, da capacidade de baixo nível de ruído, boa da anti-força e do desempenho estável e seguro.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Aplicação
A movimentação do gerencio pode sustentar uma carga mais axial, carga radial e momento da inclinação. A plataforma giratória ou o quadro gerenciem no azimute e na elevação conduzidos girando a movimentação.
É usado na máquina escavadora de guindastes/energia solar/no caminhão em cima de trabalho/outra máquina.
Vantagens
1. Projetado com o eixo do sem-fim da ampulheta que fornece mais contato de dente e torque mais alto
2. A vida útil é aumentada pela engrenagem e o canal adutor endurece-se
3. O desempenho de produto é testado e qualidade de produto assegurada.
Há muitas aplicações em que a movimentação do gerencio pode ser utilizada, primeiramente porque é perfeita para as aplicações que exigem carga-guardar o poder e a força rotatória do torque.
