Detalhes do produto:
|
| Lugar de origem: | Changzhou, China | Função: | Torque alto de Backholding |
|---|---|---|---|
| Proteção: | IP66, fechado | Tipo: | VE6 |
| Material: | 42CrMo ou 50Mn | Garantia: | 5~10 anos |
| aplicação: | Sistema de rastreio do painel solar | Cor: | Cliente exigido |
| Destacar: | 3" Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,slew drive for solar tracker |
||

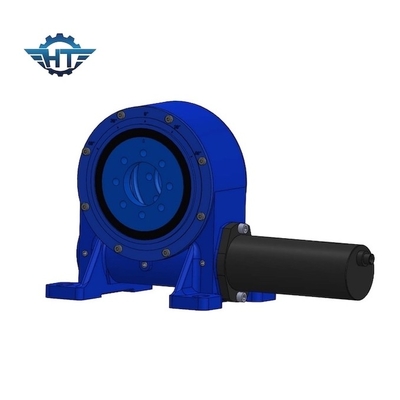

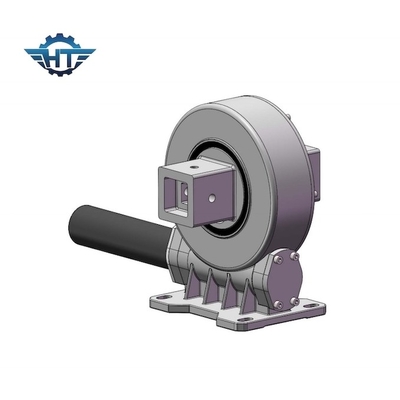

Movimentação pequena vertical do gerencio do motor VE3 para o sistema de rastreio do painel IP66 solar
Descrição pequena vertical da movimentação do gerencio do motor
A movimentação do gerencio VE6 é um meio interior da parada da engrenagem e de limite que seja projetado para um sistema de rastreio solar da única linha central. Nossas movimentações do gerencio são postas com tecnologia do sem-fim da ampulheta para o torque máximo da engrenagem e a rotação a mais lisa.
As movimentações padrão do pântano são cabidas com um alojamento aberto e um único auto que travam o eixo do sem-fim da ampulheta. Uma vez que a entrada da fonte de energia é retornada ao ponto morto, o eixo do sem-fim travará a carga na posição sem exigir nenhum dispositivo de travagem externo.
Modelo Performance Parameters da VE
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (N.m) | TiltingTorque (N.m) | Carga axial (kN) | Carga radial (kN) | Relação | Precisão (grau) | Precisão (°) | IP | De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | Sim | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | Sim | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | Sim | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | Sim | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | Sim | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | Sim | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | Sim | 88 quilogramas |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | Sim | 135 quilogramas |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | Sim | 192 quilogramas |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | Sim | 251 quilogramas |
Aplicações
As aplicações típicas da movimentação do pântano incluem o ind solaros guindastes ustry, do caminhão, os elevadores do homem, e o equipamento de serviço público, os acessórios hidráulicos, o equipamento da ferramenta do óleo, os guindastes marinhos, os alimentadores do pneu, o escavador s e os elevadores automotivos, mas as movimentações do pântano são usados em muitas outras aplicações que exigem a terra arrendada da carga e a capacidade rotatória. Nós oferecemos modelos diferentes da movimentação do pântano com capacidades de carga diferentes do momento.
