Detalhes do produto:
|
| Modelo: | SE14 | Guardando o torque: | 54200 nanômetro |
|---|---|---|---|
| Torque de Inclinação: | 68000 nanômetro | Torque da saída: | 6550 nanômetro |
| Carga axial: | kN 680 | Carga radical: | 230 Kn |
| Certificado: | ISO9001, CE | Aplicação: | sistema de rastreamento solar |
| Destacar: | hydraulic slew motor,solar tracker drive |
||

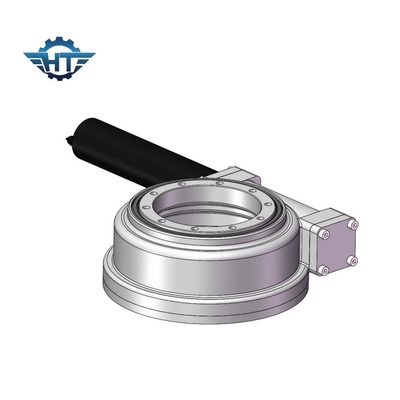

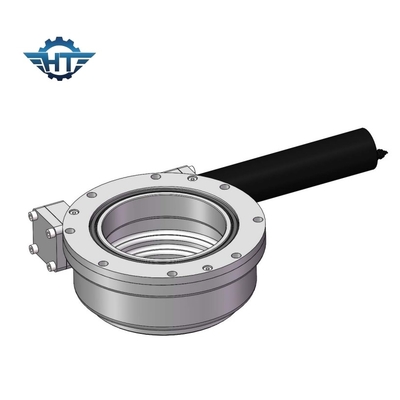

A engrenagem de sem-fim da série do SE massacrou a movimentação com eficiência elevada para o sistema de rastreio solar
Descrição da movimentação do gerencio do SE
O rolamento do gerencio, rolamento do anel do gerencio como a tecnologia melhorou, movimentações do gerencio está usando a tecnologia do sem-fim da ampulheta, em que o sem-fim é dado forma para contratar mais dentes na engrenagem
Resultados aumentados deste acoplamento do dente na maiores força, eficiência e durabilidade. A movimentação do gerencio usa a tecnologia padrão do sem-fim em que o sem-fim no horizontal a relação da velocidade do eixo depende do relacionamento entre o número de linhas no sem-fim e o número de dentes na engrenagem de sem-fim ou na engrenagem.
Desempenho da série do SE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
A instalação da movimentação do pântano
1.Clean a estrutura de montagem, por exemplo da solda, da galvanização, dos resíduos, da sujeira, etc.
2.Lift a movimentação do pântano com parafusos de olho.
a movimentação do pântano 3.The será montada em condições descarregadas.
o procedimento 4.The de seguimento será seguido a fim evitar desvios entre o parafuso que aperta forças.
líquido do fechamento da linha 5.Apply às linhas.
líquido do fechamento da linha 6.Lay na diferença da linha que pede as peças cabendo inteiramente.
7.Preload os parafusos transversalmente. Veja o teste padrão geral no esboço abaixo como dos parafusos obter transversalmente o torque na sequência. Começo com anel interno ou exterior. Faça transversalmente torqueing de todos os parafusos a 30% de apertar o torque. Repita então transversalmente o torque a 80% de apertar o torque. Finalmente transversalmente para torcer a 100% do torque de aperto.
Há muitas aplicações onde uma movimentação giratória pode ser usada, preliminares porque é bem - serido para as aplicações que exigem a carga manter o poder e o torque rotatório.
As aplicações típicas da movimentação do balanço incluem, mas não são limitadas a:
perseguidor 1.Solar
turbinas 2.Wind
elevador 3.Men's
maquinaria 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Crane
equipamento 9.Drilling
equipamento 10.Military
