Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Número do modelo: | SDE21 |
|---|---|---|---|
| Oem: | disponível | Aplicação: | torre solar e PV concentrado |
| Relação: | 125 | Alojamento fechado: | Sim |
| Garantia: | 3 anos | Tempo da vida: | 30 anos |
| Método de rotação: | Duas direções | ||
| Destacar: | Pântano Ring Drive da engrenagem de sem-fim,A planta concentrada torre massacrou Ring Drive,Selflock Sde massacrou Ring Drive |
||

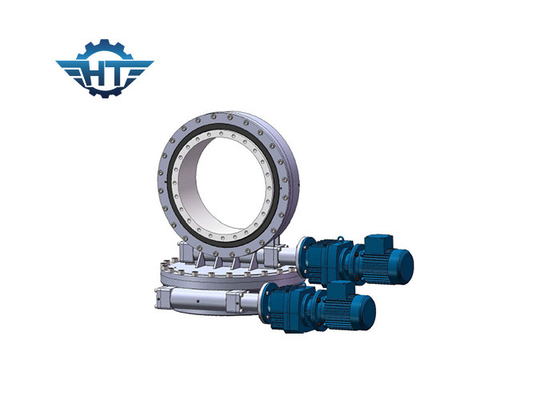

O pântano Ring Drive Used For Tower da engrenagem de sem-fim da série do Auto-fechamento SDE concentrou a planta e o CPV
A linha central dupla da precisão de grande resistência massacrou a movimentação para o perseguidor solar
Geralmente, movimentação do gerencio da engrenagem do pântano usada na maquinaria portuária, veículos da construção especial, reboques, todos os tipos de guindastes, plataforma de trabalho aérea. Hoje em dia, como o pedido global para a energia limpa, a movimentação do gerencio é amplamente utilizada nos sistemas de rastreio solares, turbinas eólicas pequenas
Hangtuo é inteiramente equipamento com todas as máquinas avançadas para a fabricação, o conjunto, a inspeção, os processos do teste e limpeza e pintura e linhas de revestimento automáticas do poder.
A movimentação do gerencio é a combinação do anel do gerencio com o shft do sem-fim da ampulheta, que fornece mais contato de dente, torque aumentado da movimentação e rotação mais lisa.
Características
1. Cargas radiais e axiais, e inclinação de momentos simultaneamente
2. economias de espaço nas facilidades
3. capacidade de carga máxima em um design compacto
4. tempo extensivo
5. torque e carga a rendimento elevado guardar
6. Precisão de seguimento superior
7. resistência e selagem de corrosão forte eficazes
Lista de peças chave
1, abrigando a base
2, anel do gerencio
3, canal adutor
4, selo
5, placa superior
6, conduzem (o motor hidráulico de /electronic do motor)
7, adaptador do motor
8, anel-O
9, furo entrado
10, oposto do eixo a viajar de automóvel
11, tampão de extremidade
12, tampa
13, codificador
Vantagens
1. Nós podemos fornecer o vário tamanho da movimentação do gerencio.
2. escala do diâmetro: 3 polegadas-----25 polegadas, escala do peso: 25kg--------705kg
3. projeto e fabricação de acordo com necessidades do cliente, movimentação do gerencio do OEM.
4. de alta qualidade, preço competitivo, entrega alerta e os melhores serviços.
Padrões
ISO9001: 2008, CE
Parâmetros duplos da movimentação do pântano da linha central
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
