Detalhes do produto:
|
| Número do modelo: | SE14 | Guardando o torque: | 54200 nanômetro |
|---|---|---|---|
| Torque de Inclinação: | 68000 nanômetro | Torque da saída: | 6550 nanômetro |
| Carga axial estática: | kN 680 | Carga radical estática: | 230 Kn |
| Matéria prima: | 50Mn, 42CrMo | Peso: | 63 quilogramas |
| Destacar: | hydraulic slew motor,solar tracker drive |
||

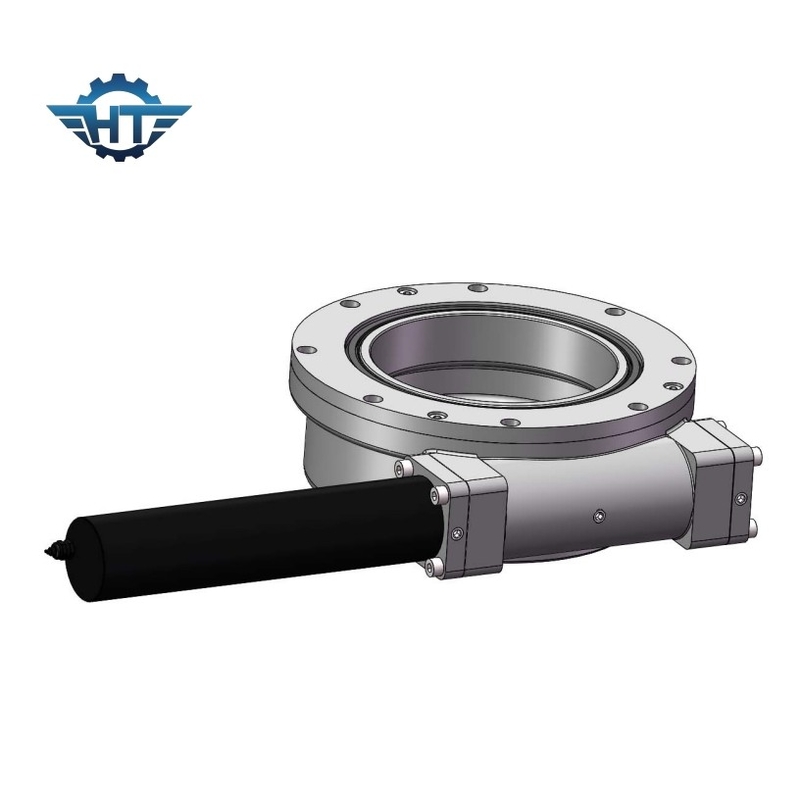

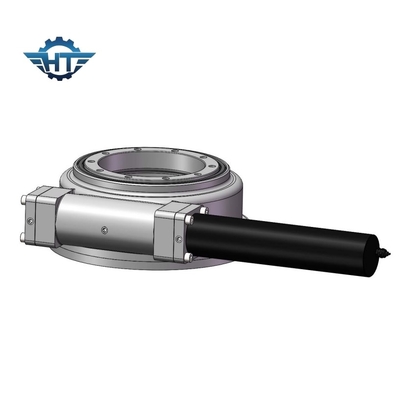

Caixa de engrenagens solar da movimentação do pântano de SE14A com o motor para o sistema de rastreio solar
Descrição da movimentação do pântano de SE14A
Code modelo:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A |
SE: Movimentação SE-horizontal do pântano, movimentação VE-vertical do pântano
Movimentação SDE-dupla do pântano da linha central
2- Tamanho do produto, eg.3”, 5", 7", 9", 12", 14", 17", 21", 25", 3" movimentação do pântano, relação de redução: 31. , 5" movimentação do pântano, relação de redução: 37. , 7" movimentação do pântano, relação de redução: 57, 9" movimentação do pântano, relação de redução: 61, 12" movimentação do pântano, relação de redução: 78, 14" movimentação do pântano, relação de redução: 85, 17" movimentação do pântano, relação de redução: 102, 21" movimentação do pântano, relação de redução: 125, 25" movimentação do pântano, relação de redução: 150.
3- : Nível da engenharia, A, B, C, etc…
4- XXX: A relação de redução.
5- M: M-métrica que monta as linhas, furo do Nenhum-parafuso pela medida britânica. M
6- HX: HA que extingue, HC-nenhum extinguir, ferro dútile de HD-Austempered, QG QPQ, HN-nitruração
7- 25M: Entrada da ranhura de B-6B, entrada do furo 12M-φ12, entrada do furo 25M-φ25, entrada hidráulica do motor 160-160CC, entrada do motor da engrenagem 24-24V, entrada do motor da engrenagem 220-220V, entrada do motor da engrenagem 380-380V
8-R: lado R-direito, posição do motor. L deixou o lado, posição do motor.
9-C: Extremidade C-tampada. Codificador da E-fonte. - Afastado, posição & sentido portuários hidráulicos. Mim - dentro, posição & sentido portuários hidráulicos. U acima, posição & sentido portuários hidráulicos. D - para baixo, posição & sentido portuários hidráulicos.
10- 2: Número Vazio-único, 2-Dual do Nenhum-sem-fim
11-REV.A: Número de versão A porque C etc….
Observação: Nós adicionaremos o código do cliente quando os clientes têm a exigência especial.
Parâmetros de desempenho do modelo Slew Drive do SE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Transporte, manipulação & armazenamento
O transporte somente na posição horizontal, impactos deve ser evitado.
Luvas do trabalho do desgaste e para ser cuidadoso ao segurar a movimentação do pântano.
Use os furos dos anéis nas movimentações do pântano para fixar os parafusos para o levantamento, a manipulação e a colocação seguros.
A loja somente em uma posição horizontal e em salas fechados, mantém-na longe da obtenção molhada, a proteção de corrosão de superfície de superfícies de acoplamento expostas dura aproximadamente 1 mês no empacotamento fechado. O armazenamento de um período mais longo exige medidas de defesa especiais.
Transportando anéis desembalados do pântano
Use o levantamento apropriado alinham nunca o produto do transporte verticalmente
As movimentações desembaladas do pântano podem ser transportadas com a engrenagem de levantamento sob as seguintes circunstâncias:
