Detalhes do produto:
|
| Material: | Quarto | Modelo: | SDE3” |
|---|---|---|---|
| Relação da engrenagem: | 31:1 | Lugar de origem: | China |
| Marca: | Hangtuo | Cor: | como pedido |
| Montagem do motor: | motor elétrico e hidráulico | Garantia: | 5 anos |
| Destacar: | slewing ring drive,small slew drive |
||

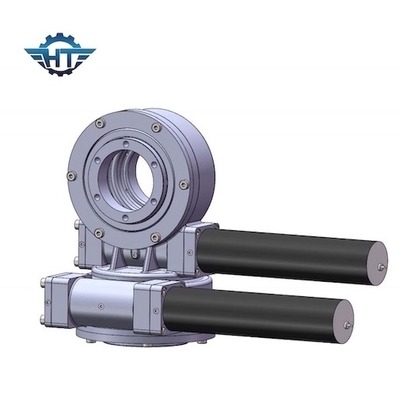

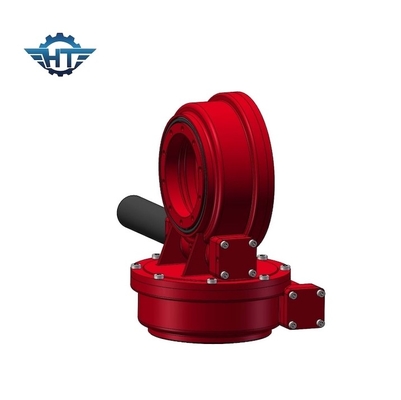

Motor duplo projetado personalizado da C.A./C.C. da movimentação do pântano da linha central para o único sistema de rastreio liso
Descrição dupla da movimentação do pântano da linha central
Movimentação dupla do gerencio da linha central SDE3 para o picovolt, sistema de rastreio solar de CPV.
A movimentação do gerencio de Hangtuo é um fabricante de gerencio profissional da investigação e desenvolvimento da movimentação, que são aplicadas extensamente na energia nova (únicos e sistema de rastreio, energias eólicas solares duplos da linha central PV/CPV/CSP), projetando a maquinaria (maquinaria de construção do pavimento, as facilidades portuárias e a área de mineração), o receptor de satélite e os outros campos.
No desenvolvimento das produções novas constantemente atualizados, nossas movimentações do gerencio são projetadas com anel do gerencio e eixo do sem-fim da ampulheta, do contato tradicional do ponto ao contato de superfície, que tem a vantagem do torque forte da saída, da rotação lisa e da desgaste-oposição para carregar uma carga radial & axial mais alta e inclinar o torque do momento.
Há uns tipos dos modelos das produções em nossa empresa de 3" a 25" (diâmetro do canal adutor). A movimentação do gerencio pode ser personalizada para cumprir a exigência especial para a energia nova e o planejamento da aplicação da maquinaria. Nossa produção está sendo escolhida por clientes no exterior e por casa com qualidade e reputação seguras.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Área de aplicação
Nossa movimentação do gerencio da série de SDE usada principalmente para o picovolt, STP, sistemas de rastreio solares de CSP.
Nossos outros tipos de movimentações do gerencio são amplamente utilizados para aplicações da construção, tais como guindastes do caminhão, manlifts, plataformas giratórias, maquinaria do porto, veículos modulares, sistemas pequenos das energias eólicas e comunicações satélites, transportadores da carga pesada, equipamento da inspeção da ponte, plataforma de trabalho telescópica, exigências do rotador da cesta, guindaste do iate, misturador de cimento, máquina escavadora, etc. Nós podemos igualmente fornecer o tamanho múltiplo da movimentação do gerencio e berarings do gerencio, motor hidráulico & motor da C.C. para combinar com as movimentações do gerencio. Os produtos foram exportados para pelo mundo inteiro.
