Detalhes do produto:
|
| Material: | Quarto | Modelo: | eixo duplo 21 polegadas |
|---|---|---|---|
| Guardando o torque: | 89 kNm | Inclinando o torque: | 65 kNm |
| Eficiência: | 40% | Cor: | como pedido |
| Folga: | menos de 0,1 graus | Aplicação: | Maquinaria de construção |
| Destacar: | small slew drive,worm drive motor |
||

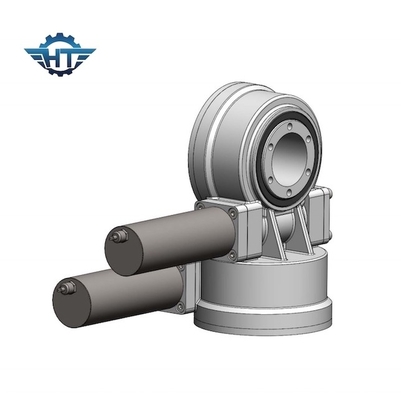

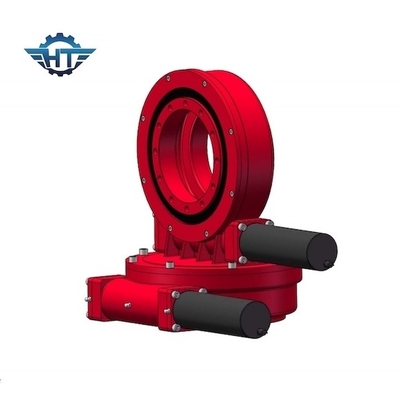

” A linha central dupla do torque SDE21 alto massacrou a movimentação para satélite/robô/maquinaria de construção
Descrição dupla satélite da movimentação do pântano da linha central
movimentação do gerencio da Duplo-linha central que projeta com movimentação de duas linhas centrais ao mesmo tempo. É mais contato do dente e torque dobro da saída do que a movimentação do gerencio da série do SE. Este produto tem uma longa história, tecnologia de processamento foi muito maduro agora.
Características
Opções do motor da engrenagem
As caixas de engrenagens elétricas e planetárias podem ser projetadas de acordo com a exigência de cliente. A movimentação do gerencio tem a vantagem para salvar o espaço nas facilidades, capacidade de carga máxima em um design compacto, tempo extensivo, custos de manutenção reduzidos.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Aplicações
A movimentação dupla do gerencio da linha central pode ser aplicada no sistema de rastreio solar, no prato solar, no picovolt, no CPV, no CSP, na turbina eólica e na antena parabólica.
