Detalhes do produto:
|
| Material: | Quarto | Modelo: | SDE21" |
|---|---|---|---|
| Guardando o torque: | 89 kNm | Inclinando o torque: | 65 kNm |
| Eficiência: | 40% | Carga axial: | 337 kN |
| Carga Radial: | 640 kN | Cor: | baseado no código Ral |
| Destacar: | slewing ring drive,small slew drive |
||

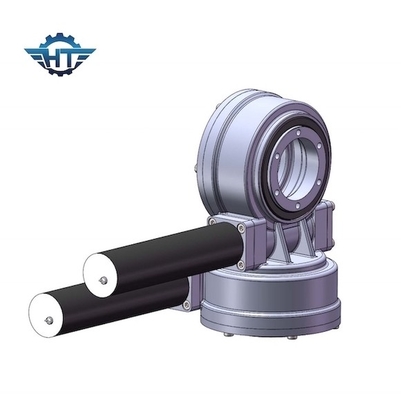

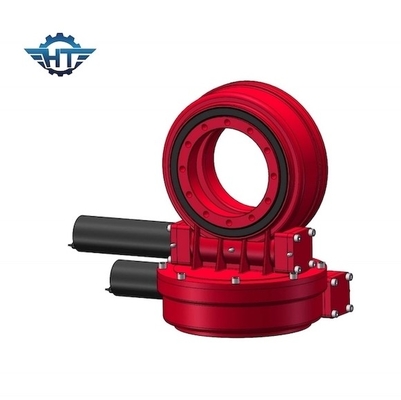

Caixa de engrenagens de baixo nível de ruído da movimentação do pântano de SDE com torque guardando alto para o sistema de rastreio solar da linha central dupla
Descrição de baixo nível de ruído da movimentação do pântano de SDE
O perseguidor solar da linha central dupla inclui uma plataforma movente, uma plataforma fixa, uma corrente de série, uma corrente paralela e um dispositivo de condução tal como a movimentação solar do gerencio do perseguidor da linha central dupla. A plataforma movente é apoiada pela corrente de série e conduzida pela corrente paralela, formando um mecanismo de seguimento paralelo. a movimentação do pântano para o perseguidor solar da linha central dupla é configurada para conduzir a corrente paralela para fazer sinal para conduzir a plataforma movente para girar em torno dos machados verticais e horizontais. A movimentação solar do gerencio do perseguidor da linha central dupla da divulgação atual tem um espaço de trabalho maior, um desempenho de seguimento melhor e vantagens da rigidez alta, consumo de baixa energia, torque de condução pequeno e baixa inércia, etc.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Glossário dos parâmetros chaves
Inclinando o torque do momento: O torque é a carga multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o qorque gerado pela carga e pela distância é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: Vertical da carga à linha central do rolamento do gerencio
Carga axial: Paralela da carga à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque.
De travamento automático: Somente quando carregada, a movimentação do gerencio não pode inverter gerencie e chamado assim de travamento automático.
