Detalhes do produto:
|
| Modelo: | SDE7" | Relação da engrenagem: | 57:1 |
|---|---|---|---|
| Torque da saída avaliado: | 2000 nanômetros | Guardando o torque: | 13500 Nm |
| Torque de Inclinação: | 7500 nanômetro | Eficiência: | 40% |
| Carga axial: | 34 kN | Carga radial: | 58 kN |
| Destacar: | hydraulic slew motor,slewing gear |
||
Movimentação solar com redutores planetários, longa vida do pântano da linha central dupla de SDE para perseguidores solares

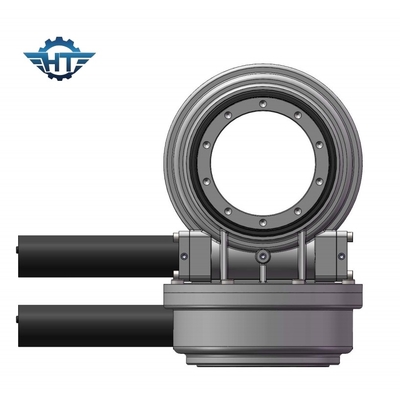

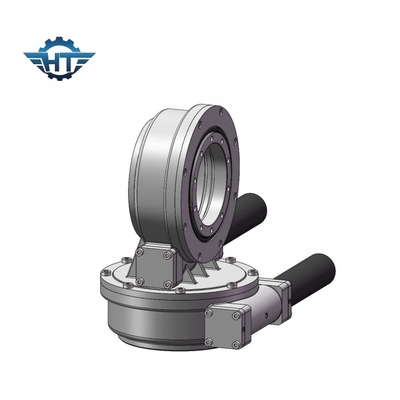

Descrição dupla da movimentação do gerencio da linha central
A movimentação dupla do pântano de uma linha central de 7 polegadas SDE7 é perfeita para as situações que precisam a trilha para o sol todo o tempo do nascer do sol ao por do sol. Pode aumentar a capacidade de produção energética. As aplicações típicas incluem perseguidores solares da linha central dupla, ele podem igualmente aplicado em pratos do satélite e do radar, as máquinas que precisam de mover 360 graus em ambos os sentidos.
Dados de desempenho de Slew Drive Technical do modelo de SDE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
Tipo de sistema de rastreio solar da movimentação do pântano
1) Inclinação ótima fixa
Em baixas latitudes, o aumento na geração de eletricidade é mínimo devido à inclinação ótima mais baixa (como em 8°, quase nenhum aumento); Em latitudes altas, a inclinação a melhor é grande e a quantidade de eletricidade gerada é significativamente mais alta (por exemplo, por aproximadamente 25% em 50°)
2) Única linha central lisa
Segue a mudança do ângulo de incidente dentro de um dia do sol, e sua taxa de aumento na geração de eletricidade em baixas latitudes é significativamente melhor do que aquela de latitudes altas. É acreditou geralmente que o único seguimento liso da linha central é mais apropriado para o uso das latitudes menos o ° de 30.
3) Única linha central oblíqua
É mais apropriado para latitudes altas.
4) seguimento duplo da linha central
Esta aproximação é claramente a mais alta no aumento na geração de eletricidade devido ao seguimento das mudanças no ângulo de incidente do sol dentro de um dia e dentro de um ano.
5) Ajustável fixo
Este tipo é baseado na mudança do ângulo de incidência dentro de um ano do sol para ajustar a inclinação do suporte, assim conseguindo um aumento na produção de eletricidade
A diferença a mais fundamental entre os métodos de montagem diferentes é a diferença na produção que de eletricidade trazem. Naturalmente, haverá umas diferenças no investimento inicial e em custos de manutenção operacionais.
Os redutores planetários são ideais para as aplicações que exigem o torque alto em um pacote pequeno e em um eixo de saída com alinhamento coaxial
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
