Detalhes do produto:
|
| Material: | 50Mn, 42CrMo, QT | Relação da engrenagem: | 125:1 |
|---|---|---|---|
| Torque da saída avaliado: | kNm 16 | Guardando o torque: | 89 kNm |
| Inclinando o torque: | 65 kNm | Cor padrão: | RAL 9006 |
| Folga: | menos de 0,1 graus | Tipo rotativo: | Eixo Duplo |
| Destacar: | slewing ring drive,small slew drive |
||

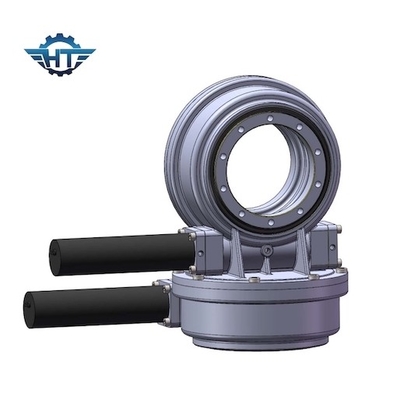

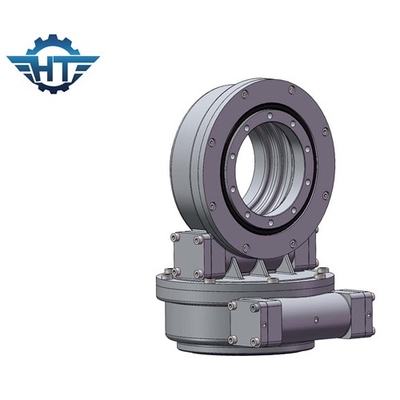

A relação 125 da engrenagem SDE21/1 engrenagem de sem-fim da ampulheta massacrou a movimentação com alojamento incluido para CPV
Descrição da movimentação do pântano da engrenagem de sem-fim
As movimentações do pântano são usadas para a transmissão simultânea de forças axiais e radiais assim como a transmissão de inclinar momentos. As movimentações do pântano consistem em um anel do gerencio da bola ou do rolo, em movimentações hidráulicas ou elétricas, e em um alojamento completamente incluido. O SE da série massacrou movimentações é projetado com engrenagem de sem-fim.
SDE3, SDE7, engrenagem de sem-fim habilitado da movimentação do pântano de SDE21 ISO9001/CE para o perseguidor do sol
1) Torque e carga a rendimento elevado guardar
2) Precisão de seguimento superior
3) Resistência e selagem de corrosão forte eficazes
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Observação: As dimensões e os parâmetros acima podem ser atualizados ou ajustado, para umas dimensões mais detalhadas e uns parâmetros, refira por favor nossos desenhos das vendas.
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Campos da aplicação
| Campo das energias eólicas | Maquinaria metalúrgica |
| Indústria clara | Equipamentos pesados |
| Marine Machiner portuária | Produtos militares. |
| Mineração da maquinaria de construção | Equipamento das fundições de aço |
| Planta de tratamento de esgotos | Maquinaria agrícola |
