Detalhes do produto:
|
| Material: | Quarto | Modelo: | única linha central 5 polegadas |
|---|---|---|---|
| Relação da engrenagem: | 37:1 | Torque da saída avaliado: | 962 nanômetro |
| Guardando o torque: | kNm 30 | Inclinando o torque: | 6 kNm |
| Eficiência: | 40% | Temp do trabalho.: | -30℃~+80℃ |
| Destacar: | slewing ring drive,worm drive motor |
||

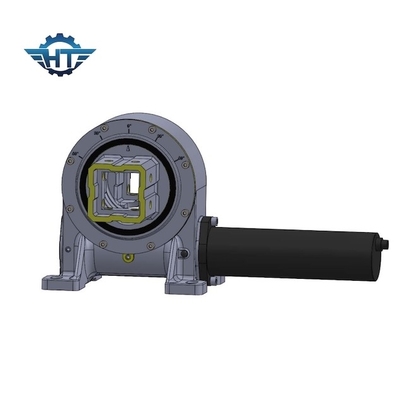

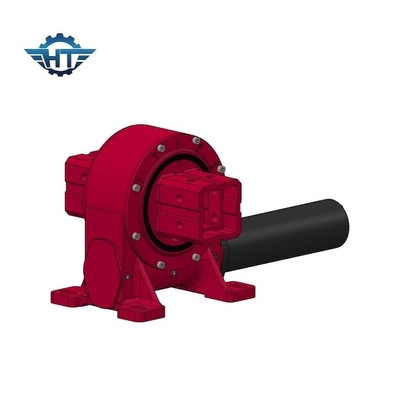

Movimentação incluida do gerencio da engrenagem de sem-fim VE5 para o único sistema de rastreio de GPS Sun da linha central
Movimentação Descripiton do gerencio da engrenagem de sem-fim
A movimentação do gerencio de Hangtuo é composta do alojamento, carregamento do gerencio, selar, envolvendo o sem-fim com algumas peças sobresselentes terminadas. Nós podemos igualmente produzir o motor eletrônico e o motor hidráulico usados girando as movimentações, que podem movimentos para o sentido sentido horário e para opor a rotação do sentido sentido horário.
Modelo: VE5
Lugar de origem: Changzhou, China
Tipo: GH
Tipo: Fechado
Material: Quarto
Torque da saída: 962 N.m
Inclinando o torque do momento: 6000 N.m
Guardando o torque: 30 kN.m
Avaliação axial estática: 16 KN
Avaliação radial estática: 27 KN
Relação da engrenagem: 37:1
Eficiência: 40%
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Vantagens
1. Momento forte da reviravolta baseado no anel do gerencio
2. Adopt que envolve a movimentação do sem-fim
3. Conduza a carga maior para usar o multi contato de dente
4. Melhore a função de travamento automático estática
