Detalhes do produto:
|
| Material: | Quarto | Número do modelo: | SDE21" |
|---|---|---|---|
| Tipo: | Sem-fim e Wormwheel | Tempo da vida: | 30 anos |
| OEM: | Disponível | Aplicação: | Sistema de rastreio solar |
| Relação: | 125:1 | Alojamento fechado: | Sim |
| Destacar: | slewing ring drive,worm drive motor |
||

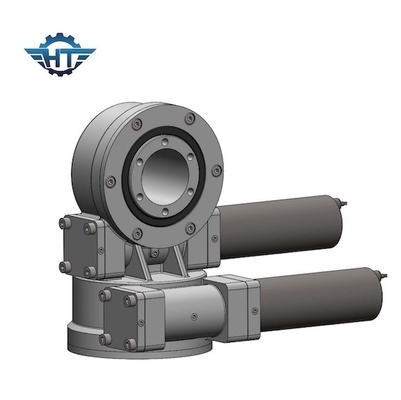

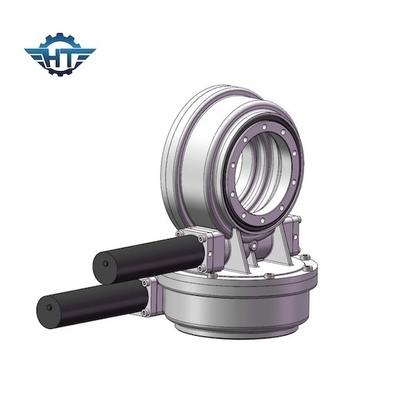

A linha central dupla de abrigo incluida da engrenagem helicoidal massacrou o modelo SDE21 da movimentação com o motor da C.A. 380 para o perseguidor solar
Descrição dupla de abrigo incluida da movimentação do pântano da linha central
As movimentações do pântano usam a tecnologia patenteada do sem-fim da ampulheta para dar o apoio máximo do controle e do movimento. Nossas engrenagens de sem-fim contratam 5 a 11 dentes na linha do passo da engrenagem de anel do parafuso da ampulheta, que é um acoplamento mais alto do dente do que sem-fins padrão, dando à caixa de engrenagens a maiores estabilidade e força. Aprenda mais sobre a tecnologia da ampulheta.
O pedido o mais comum da movimentação do gerencio para os perseguidores solares de gerencio da duplo-linha central do drivesare da duplo-linha central, tais como os heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
Especificações do Positioner da Duplo-linha central de SDE
As movimentações do gerencio da duplo-linha central de SDE são asseguradas por uma vida do campo de 30 anos do posicionamento 3D preciso. As movimentações de SDE criam uma solução eficiente e segura em uma única movimentação. Nós qualificamos todas nossos componentes e matérias primas usando os padrões ajustados por ISO 9001, certificações do CE para maximizar a vida do campo.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Aplicações
O azimute & o projeto combinado e fechado da elevação podem melhorar a eficiência de seguimento da produção da precisão e da eletricidade.
