Detalhes do produto:
|
| Modelo: | SDE5 | Relação da engrenagem: | 37:1 |
|---|---|---|---|
| Torque da saída avaliado: | 800 Nm | Guardando o torque: | 9200 Nm |
| Inclinando o torque: | 6000 Nm | Eficiência: | 40% |
| Folga: | 0,15 ° | Característica: | linha central dupla do fechamento do auto |
| Destacar: | Movimentação elétrica de baixa velocidade do gerencio,Movimentação elétrica 6000Nm do gerencio que inclina o torque,movimentação 6000Nm do anel do gerencio que inclina o torque |
||

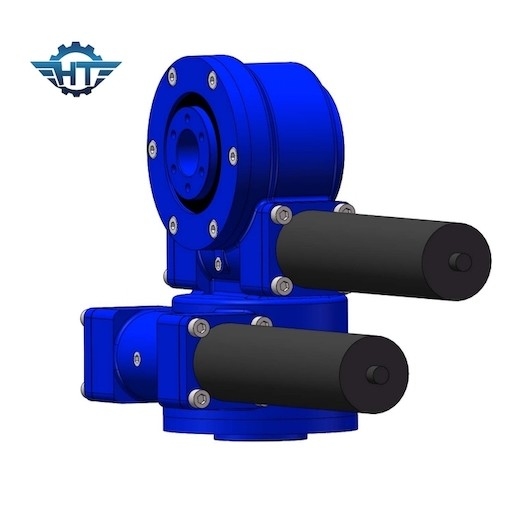

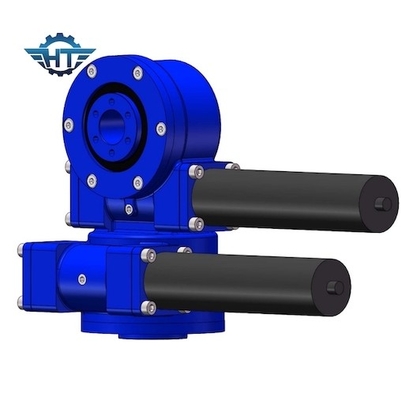

Caixa de engrenagens dupla de baixa velocidade do gerencio da linha central SDE5 para sistemas de rastreio do picovolt da elevada precisão
Descrição dupla da caixa de engrenagens do gerencio da linha central
Nossa movimentação do gerencio tem o momento forte da reviravolta e adota o envolvimento da movimentação do sem-fim, que pode conduzir cargas maiores com contato do multi-dente, e tem a função de travamento automático para aumentar a segurança do sistema. O pântano conduz a escala no desempenho de 6kNm a 220kNm que guarda o torque, 200Nm ao torque da saída 63kNm, 500Nm a 271kNm que inclina a capacidade de carga do momento e as relações da engrenagem do 31:1 a 156.600: 1. a instalação pode ser combinação horizontal, vertical ou da multi-linha central.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
As dimensões e os parâmetros acima podem ser atualizados ou ajustado, para umas dimensões mais detalhadas e uns parâmetros, refira por favor nossos desenhos das vendas.
Projeto especial de acordo com aplicações e projetos diferentes
Pode combinar tipos diferentes de motores, tais como os motores hidráulicos, motores deslizantes, os servos motores, etc.
A superfície do dispositivo giratório da movimentação pode ser pulverizada com toda a cor de acordo com as exigências de cliente
Applicatons
Nossas movimentações do gerencio são projetadas para a longa vida e a baixa manutenção. Exigem o espaço muito pequeno da instalação mas podem suportar cargas máximas. É por isso são a solução para muitas aplicações: movimentações do gerencio para a silvicultura, agricultura, mineração, plataformas equipadas, aplicações marítimas numerosas assim como construção e engenharia da máquina, concentrando sistemas de rastreio solares, único-linha central ou sistemas de rastreio solares da duplo-linha central.
