Detalhes do produto:
|
| Modelo: | 7 polegadas | Proporção de engrenagem: | 57:1 |
|---|---|---|---|
| Eficiência: | 40% | Tipo: | Dois eixos |
| Aplicação: | Rastreador Solar | Serviço OEM: | Disponível |
| Local de origem: | Changzhou, China | Motorista: | 24 V DC |
| Destacar: | solar tracker drive,slewing gear |
||

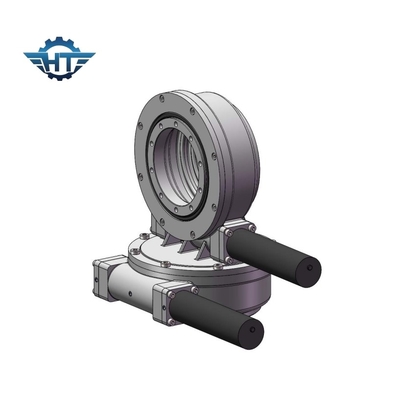

Sde7 Dual Worm Gear Solar Slew Drive Com 24 Vdc Motor de engrenagem planetária para rastreadores
Tração solar de engrenagem de vermeDescrição
O acionamento giratório é uma caixa de velocidades que pode seguramente suportar cargas radiais e axiais, bem como transmitir um binário para rotação.Os motores de giro são feitos por engrenagem de fabricação, rolamentos, vedações, caixa, motor e outros componentes auxiliares e montá-los numa caixa de velocidades unificada.
A tração de giro é amplamente aplicada em reboques modulares, guindastes, equipamentos de captura de madeira, plataforma de trabalho aérea, sistemas de rastreamento solar, sistemas de energia eólica, etc.
O motor giratório é adequado para zonas de altas latitudes e a eficiência da produção de energia será aumentada em mais de 35%, o que melhora significativamente a eficiência do sistema de produção de energia solar.
Para o sistema de rastreamento solar de um eixo horizontal, o eixo principal do painel solar ajustará o ângulo para rastrear com precisão o ângulo de declinação.Este tipo de acionamento giratório só é aplicado para áreas de latitudes baixas.
Ao adotar o rolamento giratório como seu componente principal, o acionamento giratório pode suportar a força axial, a força radial e o momento de inclinação simultaneamente.
O sistema de rastreamento solar é dividido em sistema de rastreamento solar horizontal de um único eixo, rastreador inclinado de um único eixo e sistema de rastreamento solar de dois eixos.
Os motores giratórios utilizados nos sistemas de rastreamento solar são principalmente de eixo único (série SE), de eixo duplo (série SDE) e de tipo vertical (série VE).,SE9; SDE3, SDE7, VE7, VE9.
Como escolher o tamanho adequado dos acionamentos giratórios?
A escolha de um tamanho adequado das unidades de rotação, a fim de evitar não só a falta de desempenho ou excedente de desempenho é desempenhar um papel importante na obtenção de soluções rentáveis.
Para a seleção de um motor de rotação adequado, forneça-nos as seguintes informações:
1. o pedido
2Se não tiverem uma ideia clara destes dados, digam-nos apenas a carga, por exemplo, o peso dos painéis e os suportes de montagem da nossa unidade giratória.
3. as dimensões de carga e o vento mais forte na sua área nos últimos 10 anos que são usados para calcular se a unidade que recomendamos poderia suportar a carga máxima quando vem o vento forte.
4. a velocidade de saída necessária que nos ajudará a recomendar os motores adequados para si.
5. outras informações, tais como reações negativas, demanda de nível IP, etc.
Dados técnicos de SDE Slew Drive.
| Modelo | Relação | Torque de saída nominal ((N.m.) | Torque de inclinação ((N.m.) | Torque de retenção ((N.m.) | Carga axial ((kN) | Carga radial ((kN) | Eficiência | Precisão (°) | Auto-bloqueio | Peso (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sim, sim. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sim, sim. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sim, sim. | 251 |
