Detalhes do produto:
|
| Material: | 42CrMo, QUARTO | Modelo: | SDE7A-57MHD |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque da saída avaliado: | 2000 Nm |
| Guardando o torque: | 13500 Nm | Inclinando o torque: | 13200 nanômetro |
| Carga axial: | kN 34 | Carga Radial: | 58 kN |
| Destacar: | Anti movimentação dupla UV do pântano da linha central,C.A. dupla da movimentação 220V do pântano da linha central,anel do pântano da movimentação do sem-fim da C.A. 220V |
||

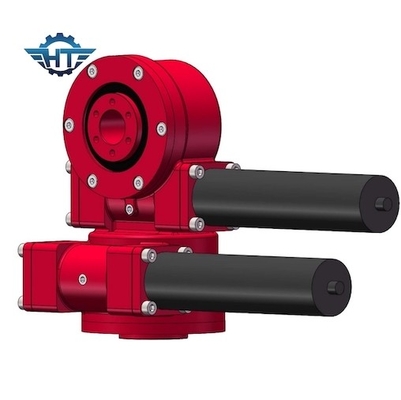

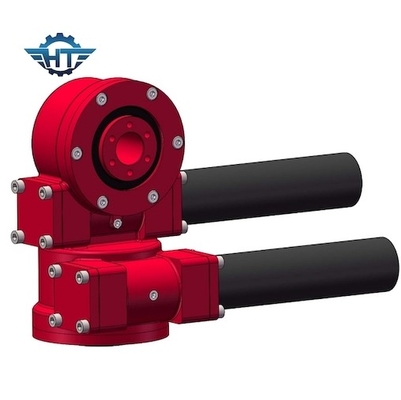

Engrenagem dupla Anti-UV do gerencio da linha central SDE7 para o sistema de rastreio solar do suporte do picovolt
Engrenagem dupla Descripition do gerencio da linha central SDE7
| Nome do produto | Movimentação do gerencio SDE7 com os motores da engrenagem de 43Nm 24Vdc |
| Torque da saída | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinando o torque do momento | 7000 N.m; 5163 ft.lbs |
| Guardando o torque | 13200 N.m; 9736 ft.lbs |
| Avaliação axial estática | kN 133,20; 29943 libras |
| Avaliação radial estática | kN 53; 11977 libras |
| Avaliação axial dinâmica | kN 31,90; 7171 libras |
| Avaliação radial dinâmica | kN 27,91; 6274 libras |
| Alternativas do motor | Motor de C.A. 380V/220V; Motor deslizante; Motor sem escova |
| Estilo dos produtos | Linha central dupla; Única linha central; |
| Aplicação | Sistema de rastreio duplo da linha central, CPV, torre (TSP), antena satélite |
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. Envolvendo o interior da movimentação do sem-fim
3. Multi contato de dente para assegurar a carga alta
4. Função de travamento automático
Applicatons
A movimentação do gerencio da série de SDE absorve as vantagens de movimentações verticais e horizontais do gerencio no processo de projeto, e tem a capacidade para girar ao mesmo tempo nos sentidos 3D de ângulos horizontais e de passo. Para uns parâmetros mais detalhados, refira por favor a tabela de parâmetros do desempenho. Baseado nas estruturas horizontais e verticais, a série de ZSDE melhorou extremamente sua precisão, fazendo a amplamente utilizados no photovoltaics, o sistema concentrado das energias solares, e o seguimento pequeno da antena satélite.
