Detalhes do produto:
|
| Material: | 42CrMo, QUARTO | Relação da engrenagem: | 31:1 |
|---|---|---|---|
| Torque da saída avaliado: | 600 Nm | Guardando o torque: | 1500 Nm |
| Inclinando o torque: | 5800 Nm | Folga: | 0.15° |
| Tipo rotativo: | Horizontal e vertical | Cor padrão: | RAL 9006 |
| Destacar: | Motor elétrico que gerencie Ring Drive,Ring Drive Multi Tooth de gerencio,Caixa de engrenagens da movimentação do pântano do torque de 600 nanômetro |
||

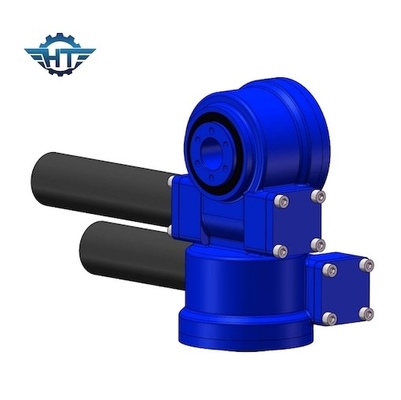

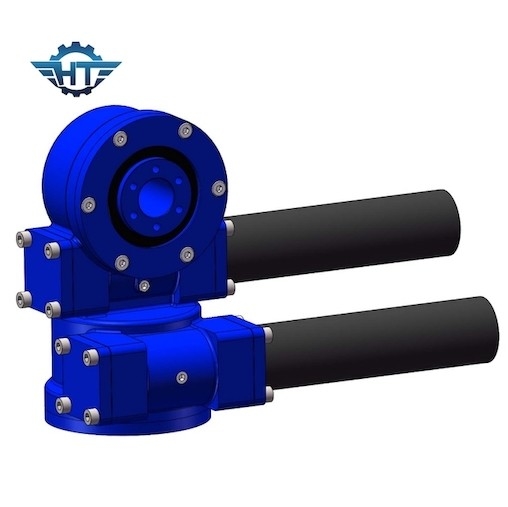

Caixa de engrenagens dupla do gerencio da linha central SDE3 com o motor elétrico para o sistema de rastreio dos painéis solares
Descrição dupla da caixa de engrenagens do gerencio da linha central
As movimentações do pântano são usadas para a transmissão simultânea de forças axiais e radiais assim como a transmissão de inclinar momentos. As movimentações do pântano consistem em um anel do gerencio da bola ou do rolo, em movimentações hidráulicas ou elétricas, e em um alojamento completamente incluido. O SE da série massacrou movimentações é projetado com engrenagem de sem-fim.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. Envolvendo o interior da movimentação do sem-fim
3. Multi contato de dente para assegurar a carga alta
4. Função de travamento automático
Applicatons
Sob a circunstância que os recursos de energia fóssil limitados sobre-estão explorados e utilizados, os recursos de energia solar incansáveis atraíram a atenção global. A tecnologia da produção de eletricidade fotovoltaico está tornando-se rapidamente. Os módulos fotovoltaicos são instalados no apoio fotovoltaico. De acordo com seus formulários estruturais diferentes, há dois tipos: tipo fixo e tipo do seguimento. O dispositivo giratório da movimentação é instalado no sistema de seguimento da produção de eletricidade fotovoltaico, de modo que o suporte fixo se transforme um tipo de seguimento. Consequentemente, o ângulo de trabalho do módulo fotovoltaico pode ser ajustado de acordo com o ângulo da altura e/ou do azimute do sol, de modo que a superfície derecepção do módulo fotovoltaico possa ser perpendicular aos raios do sol a qualquer hora. possível, desse modo recebendo mais energia solar e aumentando a produção de eletricidade.
