Detalhes do produto:
|
| Modelo: | SDE9 | Relação da engrenagem: | 61:1 |
|---|---|---|---|
| Torque da saída avaliado: | 4300 nanômetro | Inclinando o torque do momento: | kNm 16 |
| Guardando o torque do momento: | kNm 27,2 | Eficiência: | 40% |
| Cor padrão: | RAL9006 | Característica: | travamento incluido do auto |
| Destacar: | 5 polegadas de movimentação dupla do pântano da linha central,Torque duplo da movimentação 800NM do pântano da linha central,Vista - a caixa de engrenagens resistente do gerencio |
||

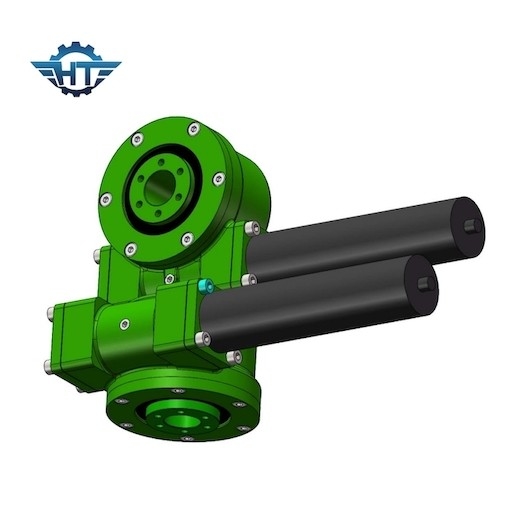

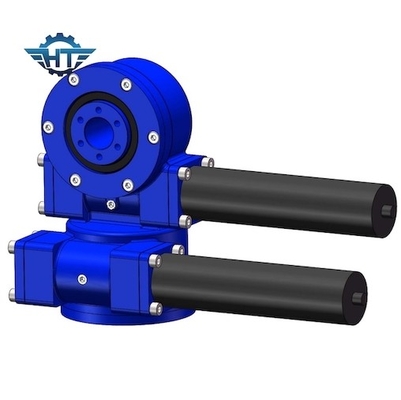

Relação da engrenagem do 61:1 5 polegadas de engrenagem de sem-fim que gerencie o sistema de rastreio de Ring For Dual Axis Solar
5 polegadas de engrenagem de sem-fim que gerencie Ring Description
A movimentação do sem-fim, que é uma movimentação mais alta da engrenagem de sem-fim da desgaste-resistência, poderia carregar o torque forte da saída e a inclinação do torque do momento com o desempenho bom da estabilidade e da confiança. A movimentação do sem-fim está igualmente disponível para um campo preciso de seguimento mais alto como CPV, CSP, aplicações satélites.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Vantagens
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. Envolvendo o interior da movimentação do sem-fim
3. Multi contato de dente para assegurar a carga alta
4. Função de travamento automático
Applicatons
Aplicando movimentações duplas de um gerencio da linha central em um sistema de rastreio solar, os painéis solares serão orientados sempre para o sol, nenhuma matéria a estação, hora do dia ou latitude das regiões. Pode deixar o proprietário do projeto ganhar mais capacidade até 40% da eletricidade e assim mais rendimento.
