Detalhes do produto:
|
| Modelo: | Movimentações do gerencio SDE7 | Seguindo a precisão: | 0.15° |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque da saída avaliado: | kNm 2 |
| Guardando o torque: | kNm 13,2 | Inclinando o torque: | kNm 7,5 |
| Tempo de produção: | 3~45 dias | Cor padrão: | Laranja |
| Destacar: | Perseguidor solar que gerencie carregando a movimentação,Torre CSP que gerencie carregando a movimentação,Movimentação solar do gerencio do perseguidor da torre CSP |
||

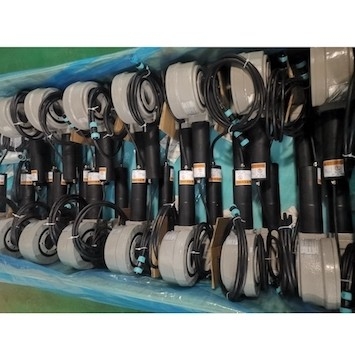

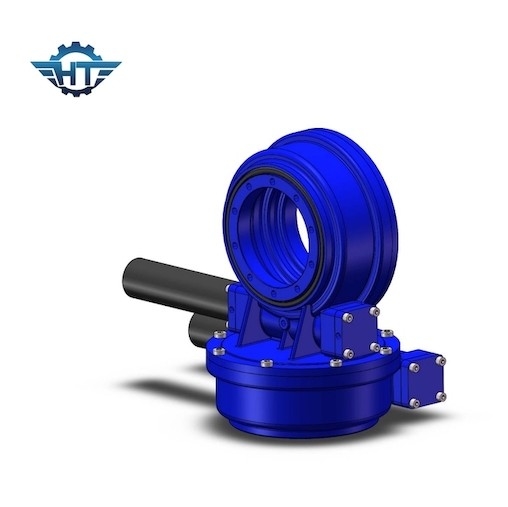

A movimentação do gerencio é um novo tipo de produto do gerencio, que foi referido frequentemente como um rolamento do gerencio no passado. Consiste geralmente em um sem-fim, em um rolamento do gerencio, em um alojamento, em um motor e em outros componentes. Desde que os componentes do núcleo estão girando os rolamentos, podem carregar a força axial, força radial e da reviravolta momento ao mesmo tempo, e têm as características da instalação conveniente, da manutenção conveniente e de um nível mais alto do IP.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Applicatons
Os dispositivos giratórios da movimentação do gerencio são amplamente utilizados em CPV fotovoltaico fotovoltaico, concentrado, CSP, incluindo o sistema da torre CSP, o sistema de Fresnel, sistema da calha CSP, aplicações da construção, incluindo guindastes do caminhão, elevadores, plataformas giratórias, maquinaria do porto, veículos modulares, sistemas pequenos da geração das energias eólicas e sistemas de comunicação de uma comunicação satélite.
