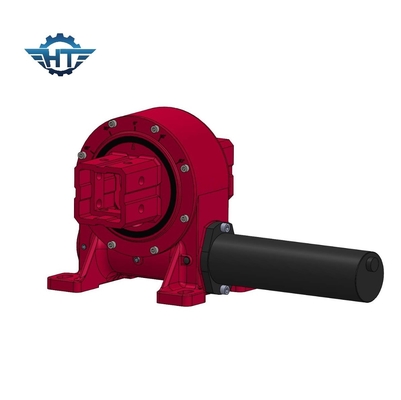

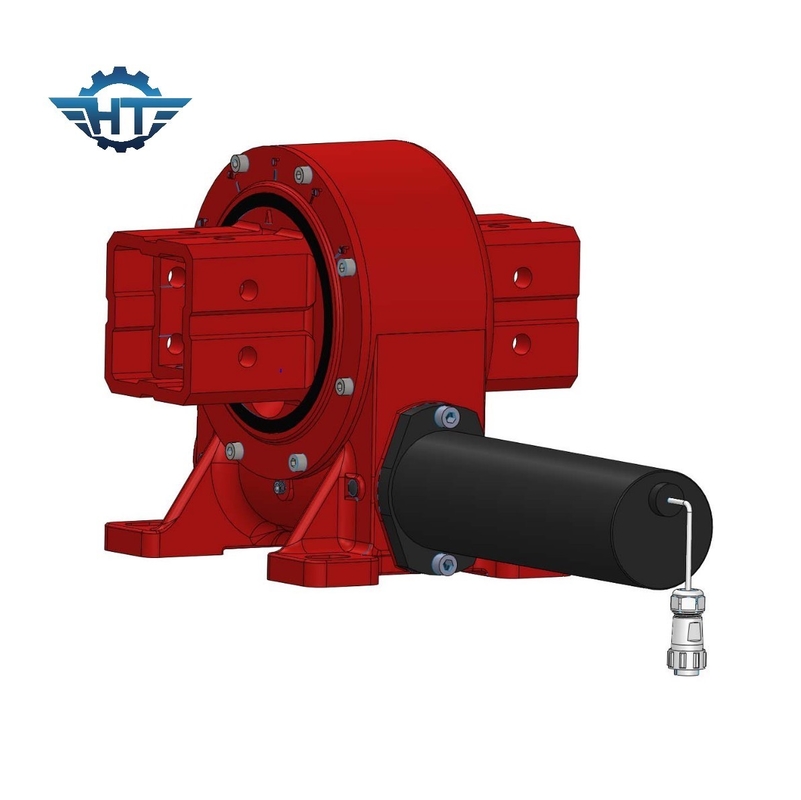

24V Redutor VE9 Compacto Slew Drive caixa de engrenagens para energia solar

24V Redutor VE9 Compacto Slew Drive caixa de engrenagens para energia solar
24V Redutor VE9 Compacto Slew Drive caixa de engrenagens para energia solar 24V Redutor VE9 Compacto Slew Drive caixa de engrenagens para energia solar

Imagem Grande :  24V Redutor VE9 Compacto Slew Drive caixa de engrenagens para energia solar

Detalhes do produto:
Lugar de origem: China
Marca: HangTuo
Certificação: CE, ISO9001
Número do modelo: VE9
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: USD 280~504 / pc
Detalhes da embalagem: CAIXA DA MADEIRA COMPENSADA
Tempo de entrega: 15~45 dias
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 2000 PCes pelo mês

24V Redutor VE9 Compacto Slew Drive caixa de engrenagens para energia solar

descrição
Tipo: Acionamento giratório Local de origem: Changzhou, China (continente)
Motor: Motor DC sem escovas Características: Totalmente fechado
Materiais: 42CrMo ou 50Mn Garantia: 5 a 10 anos
Tamanho: 3 a 25 polegadas Aplicação: Sistema de energia solar
Destacar:

VE9 Compact slew drive gearbox

,

24V Reducer slew drive gearbox

,

solar energy slew drive gearbox

VE9 Compacta Worm Gearbox Slewing Drive Com 24V Gearbox Redutor Para Energia Solar



Descrição da unidade de engrenagem do worm



Uma unidade de tração é projetada para lidar com cargas radiais ou axiais usando um alto binário de rotação.Energia solar concentrada e outras aplicações que exigem resistência implacável combinadas com uma tecnologia de giro de precisão perfeita para segurança e precisão.



Acionamento de tração de eixo único usado em sistema de rastreamento de eixo único plano, cujo suporte é um arranjo norte-sul, sistema de rastreamento leste-oeste.A unidade de tração movida por motor suportará um binário elevado para acionar todo o sistema., para que o sistema possa seguir o azimute do sol, na medida do possível para melhorar a irradiação do sol na superfície do módulo fotovoltaico e, assim, aumentar a geração de energia.



Isto baseia-se principalmente no princípio de concepção do sistema de rastreamento, devido ao impacto da rotação da Terra, para uma localização fixa na Terra, o ciclo solar durante todo o ano,O seu ângulo de iluminação também está a mudar constantemente.O sistema de rastreamento solar é instalado para manter os painéis solares para rastrear o sol e aumentar a quantidade de radiação solar recebida pelos painéis fotovoltaicos.Aumentando assim a capacidade global dos sistemas de geração de energia solar fotovoltaica.



Ve Worm Gearbox Slew Drive Dados técnicos



Modelo Relação Torque de saída nominal (N.m) Torque de inclinação (Nm) Torque de retenção (N.m) Carga axial (kN) Carga radial (kN) Eficiência Precisão (°) Auto-bloqueio Peso (kg)
3 cm 31:1 600 1500 1800 22 15 40% ≤ 0.1 - Sim, sim. 12
5" 37:1 800 5000 9200 16 27 40% ≤ 0.1 - Sim, sim. 18
7" 57:1 1750 7000 13200 34 58 40% ≤ 0.1 - Sim, sim. 32
8" 51:1 2250 11200 20400 50 80 40% ≤ 0.1 - Sim, sim. 28
9" 61:1 2250 16000 30800 60 130 40% ≤ 0.1 - Sim, sim. 52
12" 78:1 4300 25000 40560 77 190 40% ≤ 0.1 - Sim, sim. 65
14" 85:1 5600 48000 44200 110 230 40% ≤ 0.1 - Sim, sim. 88
17" 102:1 6750 67000 53040 142 390 40% ≤ 0.1 - Sim, sim. 135
21" 125:1 16000 89000 65000 337 640 40% ≤ 0.1 - Sim, sim. 192
25" 150:1 21450 112000 89000 476 950 40% ≤ 0.1 - Sim, sim. 251







Dados motores



Voltagem nominal V/DC: 24vdc

Velocidade RPM sem carga: 1200±10%

Corrente sem carga A: <0,1 A

Torque nominal N.M.: 0.12

Velocidade RPM: 800±10%

Corrente de carga A: < 1A

Potência nominal W: < 10 W



Parâmetro de saída de engrenagem:

Relação de velocidade: 399:1

Torque de saída nominal N.M.: 32

Velocidade de saída RPM: 2±0.5



Produto do Hall: 2

Tipo de corredor: 40F/39

Voltagem de entrada do corredor V: 5~24



Definição de fio:

1Vermelho espesso:

2- Motor...

3Amarelo Verde: GND

4Amarelo fino: sala B.

5Vermelho fino: sala + 24V

6Negro fino: corredor GND

7Verde fino: sala A.
