Detalhes do produto:
|
| Material de engrenagem para vermes: | 50Mn, 42CrMo | Proporção de engrenagem: | 61:1 |
|---|---|---|---|
| Aplicação: | Sistema de rastreamento solar de eixo único | Lugar de origem: | Changzhou, China |
| Motorista: | Motor planetário de corrente contínua 24 V | Certificado: | ISO9001, CE |
| Instalação: | Vertical/Horizontal | Manutenção: | Interno 5 anos |
| Destacar: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

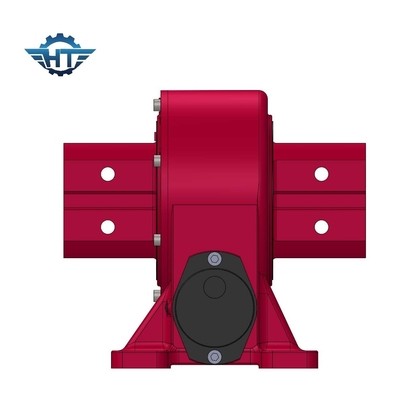

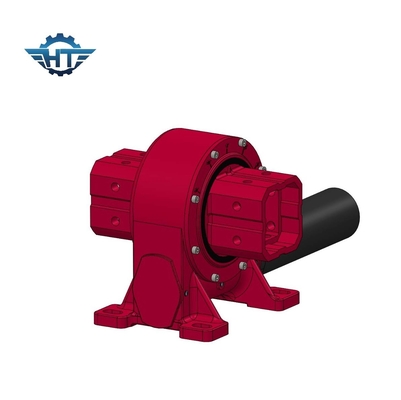

Relação de engrenagem 61 para 1 para engrenagem de minhoca Acionamento giratório Sistema de rastreamento solar de eixo único
Vantagens do produto
1Usamos selos de óleo esqueleto para evitar fugas de óleo eficientemente
2As dimensões de montagem dos nossos motores giratórios são concebidos para corresponder a muitas aplicações.
3Fácil manutenção, 5 anos internos para energia solar utilizando
4. Adotar estrutura de engrenagem de verme de envelope duplo que tem forte adesão e torque de momento
5Paragem dura dentro dos motores de rotação em caso de multifunção do sistema de controlo do software
Parâmetros da engrenagem de envelopamento SLewing Drive
| Modelo | Relação | Torque de saída nominal | Torque de inclinação | Carga axial | Carga radial | Torque de retenção | Eficiência | Precisão | Auto-bloqueio | Peso |
| N.m | N.m | kN | kN | N.m | grau | - Sim, sim. | Quilos | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Sim, sim. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Sim, sim. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Sim, sim. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Sim, sim. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Sim, sim. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Sim, sim. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Sim, sim. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Sim, sim. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Sim, sim. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Sim, sim. | 244 kg |
Características
1. Rotação ± 60 graus, paragem interna
2Conexão de um motor motriz do lado esquerdo ou direito
3Durante a instalação, não é necessário ajustar a distância entre os engrenagens, a sua estrutura assegura o contacto de vários dentes.
4A graxa tinha sido preenchida antes da fábrica.
4Instalação simples e manutenção reduzida, 5 anos internos
5Utilização racional do espaço
6A engrenagem é auto-bloqueada.
7Método fácil e fluente de arranque e parada
8. Torque de momento elevado, adequado para instalação vertical
Aplicações
Os motores de vermes provaram ser eficazes em muitas máquinas e equipamentos, em várias aplicações e várias condições operacionais, tais como: plataformas de construção e montagem,colocação de cabines de comando em máquinas florestais, equipamento de manipulação de materiais, posicionamento de sistemas solares, controlo de superestruturas e aplicações operacionais de máquinas de construção, guindastes industriais, etc.
