Detalhes do produto:
|
| Estrutura: | Caixa de engrenagens compacta | Modelo: | VE9 |
|---|---|---|---|
| Proporção de engrenagem: | 61:1 | Eficiência: | 40% |
| Precisa.: | ≤ 01 | Motorista: | Motor elétrico |
| Cores: | Conforme solicitado | Torque de retenção: | 39000 a 85000 Nm |
| Destacar: | VE9 Solar Tracker Slew Drive,85000Nm Solar Tracker Slew Drive,85000Nm slew drive for solar tracker |
||

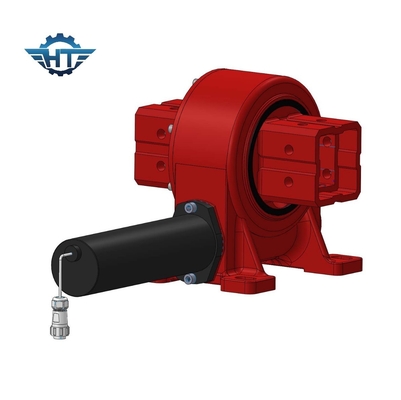

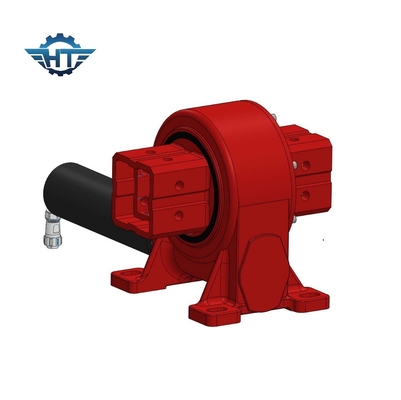

Alta capacidade de carga com muita superfície de contato com os dentes no tractor solar
Descrição da caixa de engrenagens de accionamento de redução
Hangtuo, localizado em Changzhou, China, a apenas 30 minutos de trem do aeroporto internacional de Xangai.Temos mais de 10 anos de experiênciaA nossa equipa é especializada em investigação e desenvolvimento nesta área em particular.Tecnologia de tração giratória.
Ficha técnica dos motores de giro da série VE
| Modelo | Relação | Torque de saída nominal (N.m) | Torque de inclinação (Nm) | Torque de retenção (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | Auto-bloqueio | Peso (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sim, sim. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sim, sim. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sim, sim. | 251 |
Para obter mais informações sobre os parâmetros técnicos do produto, contacte-nos para obter o catálogo do produto e os desenhos de vendas pormenorizados.
Nossas Vantagens
Tempo de reação rápida
Experiência de longa data no controlo de processos inteligentes para produção em série, bem como no desenvolvimento de produtos orientados para o cliente.
Vantagem do produto
Motor giratório (tipo fechado, tipo vertical, tipo de duplo eixo,Tipo de precisão) a tração de giro do verme de relógio de areia baseia-se no rolamento de giro com forte torque de momento de inclinação e função de auto-bloqueio estáticoMuitas superfícies de contacto com os dentes são concebidas especialmente para a condução de cargas elevadas.
Qualidade estável
Estabelecemos pontos críticos de inspeção de qualidade, um total de 9 posições através da fábrica.Nós usamos alta precisão e calibragem de gabarito de medição.
Testes
Dispositivo de medição avançado
A medição deve ser calibrada, verificada e só pode ser utilizada uma medição qualificada.
Aplicação
As aplicações mais comuns dos motores de giro de dois eixos são os rastreadores solares de dois eixos, como os heliostatos e a energia fotovoltaica concentrada (CPV), e as antenas de satélite ou de radar.Outras aplicações incluem elevadores automotivos, posicionadores de braços robóticos e equipamentos de palco.
