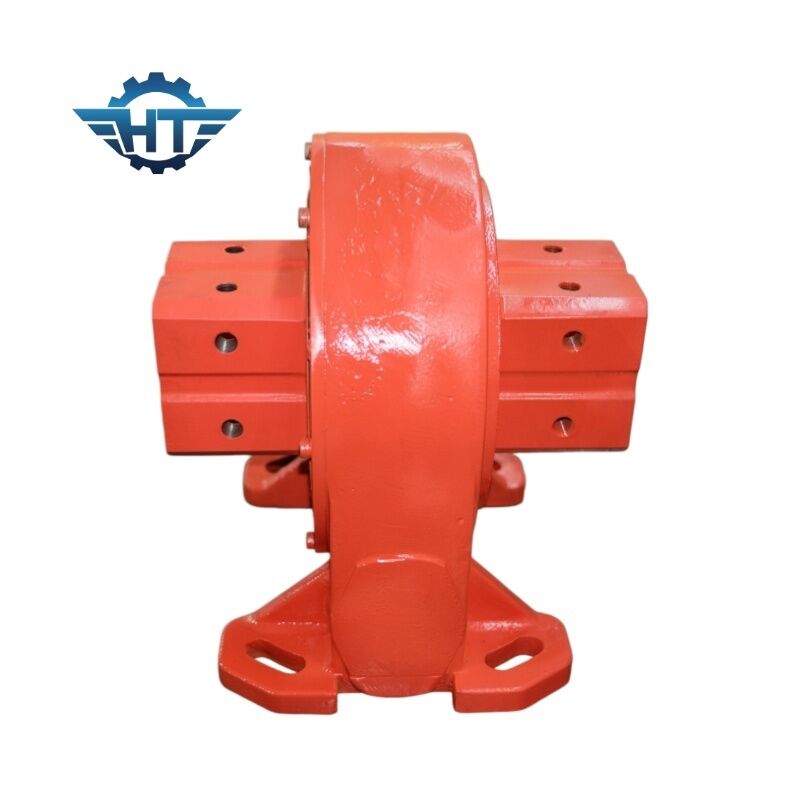

Acionamento giratório de engrenagem de minhoca de auto-bloqueio para equipamento solar e industrial

Acionamento giratório de engrenagem de minhoca de auto-bloqueio para equipamento solar e industrial

Descrição

Um acionamento de rotação de engrenagem de verme é uma solução de transmissão rotativa compacta projetada para fornecer rotação controlada, alta potência de torque e suporte de carga confiável em uma ampla gama de sistemas mecânicos.Integra um rolamento giratório, mecanismo de engrenagem de minhoca, caixa, rolamentos, parafusos e outros componentes mecânicos em uma unidade de acionamento compacta.

Com a sua elevada capacidade de binário, capacidade de auto-bloqueio, estrutura compacta e posicionamento preciso,O motor de giro do engrenagem de minhoca é particularmente adequado para aplicações que exigem um movimento rotativo controlado e uma carga estável.

Para aplicações de rastreamento solar, o acionamento giratório pode ser combinado com um motor de engrenagem planetária DC ou motor de engrenagem AC para fornecer um movimento de azimute ou elevação confiável.Em máquinas de construção e industriais, pode também ser accionado por um motor hidráulico para aplicações rotativas de alta carga.

Como Funciona um Acionador de Engrenagem de Worm?

O mecanismo de engrenagem de minhoca transfere a potência do motor ou hidráulica para o anel giratório, convertendo a rotação de entrada em movimento rotativo controlado.A transmissão de engrenagem de minhoca fornece uma alta taxa de redução dentro de uma caixa relativamente compacta.

Uma das principais vantagens é a sua característica de auto-bloqueio. Quando adequadamente selecionada para a aplicação, a unidade pode resistir à rotação inversa causada por cargas externas,Ajudando a manter a posição necessária quando o motor não estiver a funcionar.

Isso torna os motores de revestimento de engrenagens de minhoca adequados para equipamentos expostos a mudanças de cargas, vibrações, forças do vento ou requisitos de posicionamento.

Parâmetros dos motores giratórios modelo VE

Características principais da unidade de giro de engrenagem de verme VE

1. Alto torque e capacidade de carga

A série VE foi concebida para transmitir um binário de saída elevado, suportando simultaneamente cargas axial e radial significativas.Diferentes tamanhos de acionamento permitem que os engenheiros selecionem uma configuração adequada de acordo com o binário necessário, momento de viragem e cargas estruturais.

2- Desenho de engrenagem de vermes auto-bloqueável.

A transmissão de engrenagem de minhoca pode fornecer uma função de auto-bloqueio em condições de funcionamento adequadas.Isto ajuda a manter a posição da estrutura acionada sem energia do motor contínua e é especialmente útil para rastreamento solar e equipamentos de posicionamento.

3Posicionamento rotativo preciso

Com uma precisão de posicionamento de rotação de até ≤ 0,1°, a unidade de rotação pode ser utilizada em aplicações em que o movimento angular controlado é importante, incluindo rastreadores solares,Equipamento de posicionamento de antenas, e máquinas rotativas industriais.

4Construção integrada compacta

O anel giratório, o mecanismo de engrenagem de minhoca, a caixa, os rolamentos e os componentes de montagem estão integrados em um conjunto de acionamento compacto.Este projeto simplifica a instalação e pode reduzir o espaço necessário para o sistema de transmissão rotativo.

5- Projeto selado e resistente à corrosão

A caixa fechada ajuda a proteger os componentes internos da transmissão de poeira, umidade e outros contaminantes ambientais.A unidade pode ser configurada para aplicações ao ar livre onde seja necessária proteção ambiental e fiabilidade mecânica a longo prazo.

6. Configurações de unidades múltiplas

Dependendo da aplicação, o acionamento giratório pode ser fornecido com diferentes soluções de ação, incluindo motores de engrenagem de CC, motores de engrenagem de CA e motores hidráulicos.Isto proporciona flexibilidade aos sistemas de rastreamento solar, máquinas móveis e equipamentos industriais.

Dispositivo de giro de engrenagem de minhoca para sistemas de localização solar

O rastreamento solar é uma das aplicações mais amplamente utilizadas para as unidades de tração de worm gear.Um rastreador solar controlam a posição angular dos módulos fotovoltaicos para que os painéis possam seguir o movimento do sol durante todo o dia.

O tamanho apropriado da unidade de rolamento depende de mais do que apenas da área do painel.

• Área total do módulo fotovoltaico

• Peso da estrutura do rastreador

• Número e disposição dos módulos

• Deslocamento do centro de gravidade

• Carga e velocidade do vento de sobrevivência

• Precisão de localização exigida

• Velocidade de funcionamento

• Torque de retenção exigido

• Orientação da instalação

• Condições ambientais locais

Para efeitos de referência geral, podem ser consideradas para seleção preliminar as seguintes zonas de painéis solares:

Estes valores são apenas para referência preliminar. A selecção final do dispositivo de localização solar deve basear-se nas condições de carga mecânica completa e não apenas na área do painel.

Acionamento de engrenagem de minhoca paraAplicações industriais

Além dos sistemas de rastreamento fotovoltaicos, os motores de rotação de engrenagens de minhoca são amplamente aplicáveis a equipamentos que exigem movimento rotativo controlado e alta capacidade de carga.

As aplicações típicas incluem:

• Sistemas de localização solar

• Equipamento eólico

• Sistemas de posicionamento por satélite e por antena

• Cranes para caminhões e equipamentos de elevação

• Plataformas de trabalho aéreas

• Máquinas e aparelhos de construção

• Equipamento portuário e marítimo

• Máquinas e aparelhos de mineração

• Equipamento metalúrgico

• Equipamento de produção de aço

• Máquinas agrícolas

• Equipamento de tratamento de águas residuais e esgotos

• Equipamento de manipulação de materiais e de posicionamento rotativo

Para aplicações hidráulicas, o acionamento giratório pode ser emparelhado com um motor hidráulico para criar um sistema de ação giratório hidráulico compacto para máquinas pesadas.

Por Que Escolher um Dispositivo de Giroscópio de Worm?

Em comparação com os sistemas de transmissão rotativa convencionais, uma transmissão giratória integrada oferece as vantagens de transmissão de alto binário, instalação compacta, rotação controlada, carga,e integração simplificada do sistema.

Para fabricantes de rastreadores solares e integradores de equipamentos, a série VE oferece vários tamanhos e relações de engrenagem para acomodar diferentes configurações de rastreadores e requisitos de carga.A unidade também pode ser personalizada com motores adequados, interfaces de montagem e outras configurações de acordo com os requisitos do projecto.

Suporte à seleção de acionamento de giro

A selecção de um acionamento giratório deve basear-se na aplicação real, em vez de depender apenas do diâmetro do acionamento ou da área do painel solar.momento de inclinação, torque de retenção, carga axial, carga radial, velocidade de rotação e condições ambientais para recomendar um modelo adequado.

Para os projetos de rastreamento solar, forneça a quantidade e as dimensões do painel, o tamanho e o peso da estrutura do rastreador, o centro de gravidade, as condições do vento e o ângulo de rastreamento necessário.Esta informação permite que o acionamento giratório seja selecionado com mais precisão para a estrutura de rastreamento completa.
