Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | linha central dupla 5 polegadas |
|---|---|---|---|
| Relação da engrenagem: | 37:1 | Eficiência: | 40% |
| Aplicação: | sistemas de rastreamento solar | Certificado: | ISO9001, CE |
| Local da instalação: | Campo Aberto, Telhado Plano | Características: | A instalação segura, rápida |
| Destacar: | Movimentação dupla do anel do gerencio da linha central,Movimentação do anel do gerencio do painel do picovolt,Anel do pântano da movimentação do sem-fim do painel do picovolt |
||

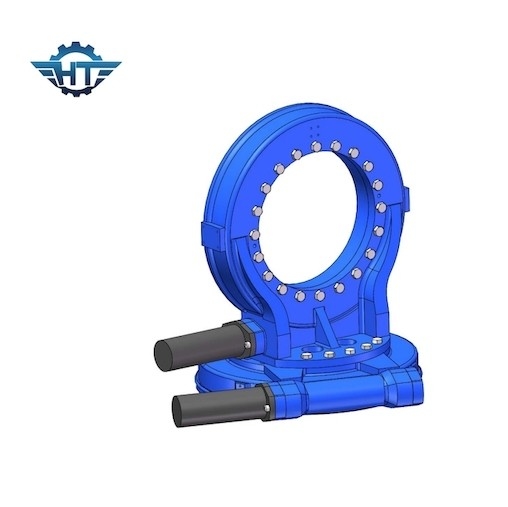

Movimentação pequena do pântano de uma única linha central de 3 polegadas com o motor da engrenagem 24VDC para o sistema de rastreio solar da única linha central
Descrição pequena da movimentação do pântano
A movimentação do gerencio é um novo tipo de produto do gerencio, chamou geralmente o rolamento do gerencio, que é composto geralmente do sem-fim, da engrenagem, do alojamento, do motor e dos outros componentes. Desde que os componentes do núcleo estão girando os rolamentos, podem carregar a força axial, força radial e da reviravolta momento ao mesmo tempo. Comparado com os produtos tradicionais do gerencio, o dispositivo novo da movimentação do gerencio tem as características da instalação conveniente, da manutenção conveniente e do espaço da instalação maior.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Aplicações

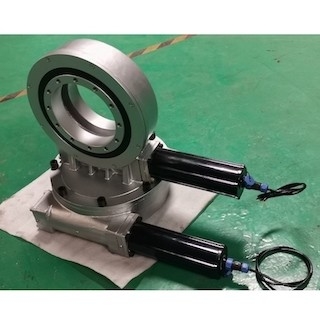

Nossas unidades do gerencio da duplo-linha central geram o torque girando aproximadamente dois machados independentemente separados, permitindo o estábulo e a transmissão da elevada precisão sobre uma vasta gama. As aplicações incluem perseguidores solares, heliostats, o photovoltaics concentrado (CPV), e antenas satélites e de rádio.
