Detalhes do produto:
|
| Modelo: | SE 1 polegada | Sensores de salão: | opcional |
|---|---|---|---|
| Velocidade: | 0.03~1 RPM | Relação da engrenagem: | 32:1 |
| Classe do IP: | IP66 | Torque de retenção traseira: | 1850NM |
| Inclinando o torque: | 320NM | Código do HS: | 8483409090 |
| Destacar: | Movimentação do pântano da engrenagem de sem-fim 1RPM,Movimentação IP66 do pântano da engrenagem de sem-fim,Movimentação do rolamento do gerencio IP66 |
||

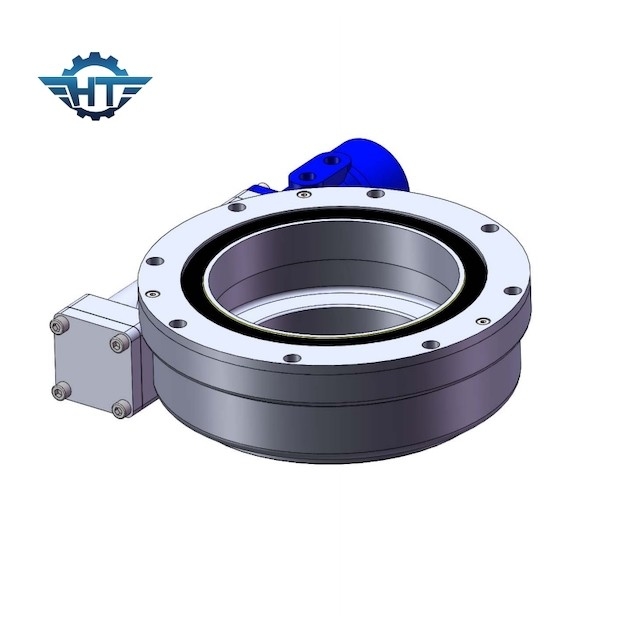

Movimentação pequena do gerencio da movimentação do sem-fim SE1 para o sistema de rastreio do painel de energias solares
O pântano da engrenagem de sem-fim conduz a introdução
Uma movimentação do gerencio pode apoiar uma carga pesada mas lento-girando, frequentemente uma plataforma horizontal tal como um guindaste convencional, um yarder do balanço, ou a plataforma do vento-revestimento de um moinho de vento da horizontal-linha central. Agora, é amplamente utilizada na energia solar: sistema de rastreio solar da única linha central, sistema de rastreio solar da linha central dupla, energias solares concentradas, fresnel, torre do calor e mesmo na antena.
O sem-fim helicoidal da engrenagem e da ampulheta para fazê-lo conseguir o multi contato de dente, que o fez pode carregar a força axial, a força radial e o momento de inclinação ao mesmo tempo.

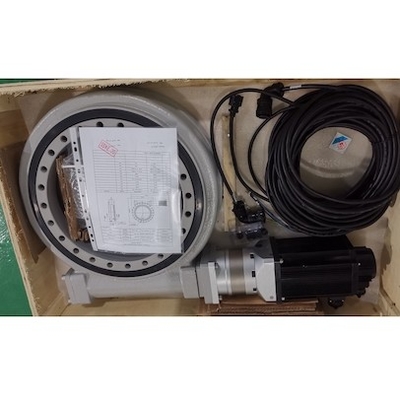

Motor da engrenagem da movimentação do gerencio
O motor de harmonização será selecionado com base nas procuras técnicas e nas exigências dos clientes diferentes
| Tensão | potência de saída | velocidade da saída | impermeabilização da água |
| 24VDC | 5-60W | 10-100rpm | IP65 |
| Observação | Os motores especiais podem ser personalizados por suas exigências. | ||
| A caixa do codificador e das engrenagens pode ser fixada. | |||
| A caixa de engrenagens planetária podia ser combinada com base em procuras diffenent | |||
Vantagens
Nossa equipe técnica profissional pode fornecer soluções apropriadas da movimentação do gerencio de acordo com seu pedido detalhado.
Nós podemos fornecer movimentações do gerencio, tipos diferentes dos motores, codificadores, sensores do salão e igualmente controladores
Nós podemos fornecer o guia de instalação, sugestões do arranjo do sistema de rastreio
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim |
204 |
Aplicações
Sistemas de rastreio fotovoltaicos
Os princípios de projeto de sistemas de rastreio fotovoltaicos não são complicados. Desde que o ângulo da irradiação do sol está mudando constantemente, os painéis fotovoltaicos fixos tradicionais são já não “objetos inoperantes” após ter usado a tecnologia de seguimento. Pelo contrário, podem perseguir o sol como girassóis e aumentar a quantidade de radiação solar recebeu, desse modo melhorando a produção de eletricidade total da central elétrica.
