Detalhes do produto:
|
| Nome do produto: | Tração de engrenagem de verme | Vida do campo: | 25~30 anos |
|---|---|---|---|
| Aplicação: | Rastreamento Solar Único | Folga: | ≤0.1° |
| Materiais: | Ferro fundido | Posição de montagem: | Horizontal/Vertical |
| Grau de protecção: | IP66 | Temperatura de funcionamento: | -20℃~+80℃ |
| Destacar: | Ve7 relógio de areia worm gear slew drive,Auto-bloqueio do worm gear slew drive,Dispositivo de rastreamento solar único |
||

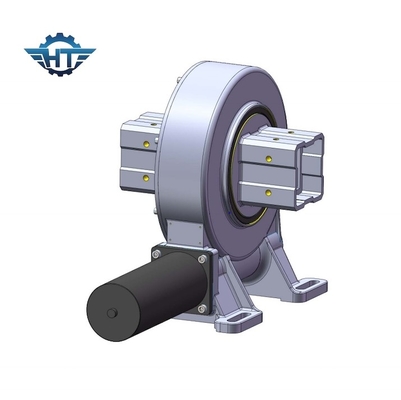

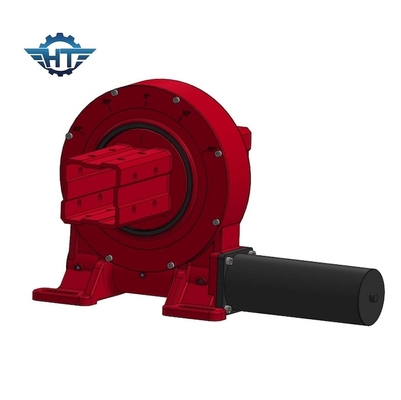

VE7 Relógio de areia envolvente de engrenagem de minhoca para sistema de rastreamento solar único
Descrição do acionamento giratório de engrenagem de minhoca
Os motores de giro, também conhecidos como motores de anel de giro ou rolamentos de anel de giro, são um tipo de caixa de velocidades que fornece movimento rotativo em aplicações de máquinas.São constituídos por um anel de giro (um grande rolamento) e um mecanismo de accionamento, tipicamente um engrenagem de minhoca ou um sistema de engrenagem de empurrão.
A Hangtuo Mechanical, localizada em Changzhou, na China, tem conhecimento enriquecedor e especializado em projetar, desenvolver e fabricar acionamentos giratórios.A nossa equipa é especializada em pesquisas e desenvolvimentos nessa área em particular.A nossa experiência abrange os domínios das tecnologias de localização para sistemas fotovoltaicos, engenharia mecânica, tecnologia de accionamento giratório.
Parâmetros de desempenho do modelo VE
| Parâmetros de desempenho do modelo VE | ||||||||||||
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | - 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 251 kg |
Princípio de funcionamento
O princípio de funcionamento da transmissão giratória baseia-se na transmissão de engrenagens.As engrenagens planetárias no mecanismo de accionamento transmitem o binário para a engrenagem de anel exterior e para a engrenagem de anel interior.A engrenagem de anel exterior está ligada ao anel de engrenagem e a engrenagem de anel interior está ligada ao mecanismo de condução.Controlar a rotação do mecanismo de accionamento, a rotação da carga ligada à unidade de rotação pode ser controlada.
Aplicações
Rastreadores solares, incluindo sistemas de rastreamento solar de eixo único e sistemas de rastreamento solar de eixo duplo, turbinas eólicas, antenas para satélites e radares, guindastes de camiões, elevadores, equipamentos de utilidade pública,acessórios de equipamento hidráulico, equipamento de ferramentas de óleo, manipuladores de pneus, escavadeiras e elevadores de automóveis.
