Detalhes do produto:
|
| Relação da engrenagem: | 31:1~150:1 | Linha central: | Única linha central |
|---|---|---|---|
| Lugar de origem: | Changzhou, CHINA | Estrutura: | Sem-fim e rolamento |
| Esperança de vida: | 30 anos | Cor: | RAL9006 |
| Uso: | Rastreadores solares | Proteja a característica: | IP66 |
| Destacar: | Movimentação pequena do pântano da engrenagem de sem-fim da ampulheta,Movimentação pequena do pântano para o perseguidor solar,Movimentação pequena do pântano de IP66 Solarr |
||

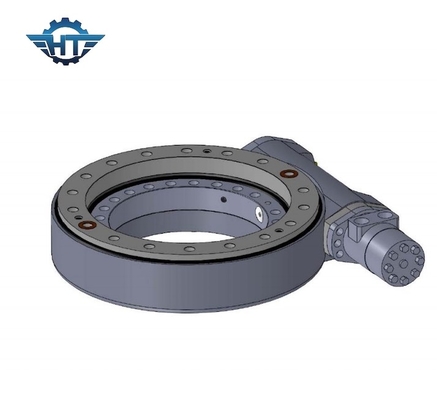

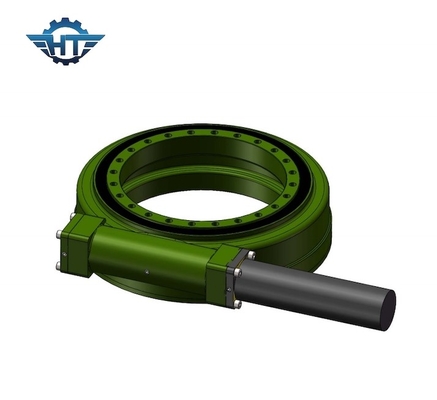

A engrenagem de sem-fim da ampulheta massacrou a movimentação para o perseguidor solar com o motor da engrenagem 24VDC planetária
Descrição da movimentação do pântano da engrenagem de sem-fim da ampulheta
A movimentação horizontal do gerencio da única linha central do SE é um componente crítico no sistema de rastreio solar da única linha central e no sistema de rastreio solar da linha central dupla. Além disso, pode igualmente aplicado no sistema de CSP e de CPV, nas energias eólicas etc.
Perseguidores da Único-linha central
Um perseguidor da único-linha central orienta os módulos do picovolt ao longo de uma linha central de rotação, movendo-se horizontalmente do leste - a - oeste como o sol move-se. Mover estes módulos do picovolt exige que a oferta do redutor queguarda e torque rotatório – algo somente que uma movimentação altamente especializada do gerencio pode oferecer. Os perseguidores aplicaram as movimentações do gerencio que contratam um número maior de dentes na linha do passo do anel da engrenagem oferecerão a quantidade máxima de força, de durabilidade e de desempenho. Isto assegura-se de que o perseguidor tenha a vida possível a mais longa do campo com menos quantidade de tempo ocioso da máquina ou de custo de manutenção.
Perseguidores da Duplo-linha central
os perseguidores da Duplo-linha central gerenciem o lado ao lado e para cima e para baixo, permitindo o seguimento ainda mais preciso do movimento do sol. Estas movimentações do gerencio permitem uma saída de uma energia mais alta do que sistemas da único-linha central. É dado que empregam dois graus de liberdade, utilizando movimentações fortes e poderosas do gerencio ainda mais importante para a funcionalidade segura e contínua no campo.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Vantagens
1. Rotação 360 graus
2. Motor de comando conectado ao lado esquerdo ou direito
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A graxa tinha sido enchida antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
8. Torque de inclinação alto, apropriado para a instalação horizontal
