Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Folga de engrenagem sem-fim: | 0,1 graus |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque da saída avaliado: | 5060 Nm |
| Guardando o torque: | kNm 40 | Inclinando o torque: | 5 kNm |
| Cor padrão: | RAL 9006 | Peso da carga: | 200~800 quilogramas |
| Destacar: | engrenagem que engrena a movimentação pequena do pântano,movimentação solar backholding alta do pântano do perseguidor,movimentação de engrenagem do pântano do sem-fim da engrenagem |
||

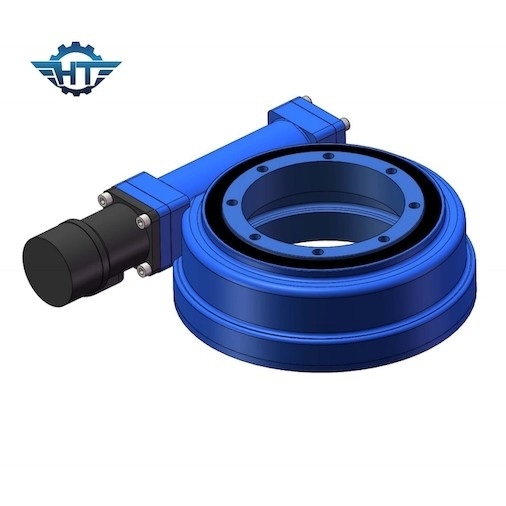

SE7 horizontal encerrou o abrigo de movimentações do gerencio para o perseguidor solar solar de Sun da única linha central
Descrição de abrigo incluida das movimentações do gerencio
A movimentação do gerencio da engrenagem de sem-fim de Hangtuo caracterizou com bom envolvendo a engrenagem do sem-fim e da engrenagem e o multi contato de dente que faz a movimentação do gerencio com torque backholding alto para melhorar a segurança de sistema de rastreio solar. É de travamento automático e pode girar o ° ±65 máximo. Se mais grande escala necessária, pode ser personalizada.
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Aplicações
Como os trabalhos das movimentações do gerencio no sistema de rastreio solar da única linha central?
Tomando o perseguidor horizontal leste-oeste da único-linha central como um exemplo, o princípio de seguimento horizontal da único-linha central é explicado. A linha central de rotação do sistema de rastreio solar é arranjada no sentido norte-sul. Então, de acordo com a mudança do ângulo do azimute do sol, os módulos fotovoltaicos são girados em torno da linha central de rotação, e a orientação dos módulos no perseguidor é ajustada de acordo com o grau de excitação da luz solar, reduzindo o ângulo entre o normal dos módulos fotovoltaicos e a luz solar direta, e aumentando a radiação solar na superfície do módulo. , que pode eficazmente aumentar a produção de eletricidade. A produção de eletricidade do sistema de rastreio liso da único-linha central pode ser aumentada por 10% a 25% na maioria de áreas. A produção de eletricidade do uniaxial liso leste-oeste pode aumentar por 25% em baixas áreas da latitude, que é a melhor área da adaptação.
