Detalhes do produto:
|
| Modelo: | 9 polegadas verticais | Estrutura: | Redução da engrenagem de sem-fim |
|---|---|---|---|
| Aplicação: | Sistema de rastreio solar | Motorista: | motor 24V elétrico |
| Manutenção: | Livre | Cor: | como pedido |
| Certificados: | ISO9001, CE | Folga: | 0.15° |
| Destacar: | movimentação do gerencio da linha central de 24V VE9 única,Movimentação do gerencio para o perseguidor solar 360 graus,Motor de movimentação de um pântano de 360 graus |
||

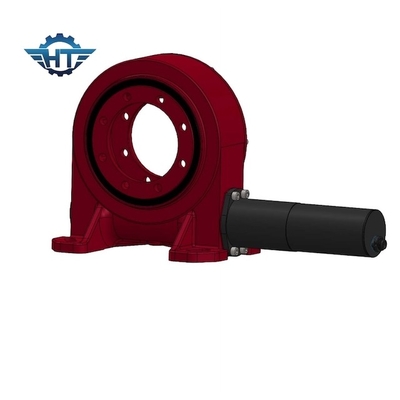

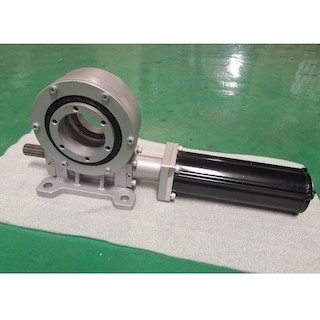

A única movimentação do pântano da linha central VE9, círculo 360° completo gerencie escalas para o sistema de rastreio solar
Descrição da movimentação do pântano da engrenagem de sem-fim
1. Use o selo do óleo de esqueleto para evitar eficientemente o escapamento do óleo
2. A dimensão de montagem projetada podia combinar muitas aplicações.
3. Manutenção fácil
4. Adote a estrutura da engrenagem de sem-fim que tem o torque forte da adesão e de condução
5. Interior da parada dura em caso de mulfunctioning do sistema de controlo do software
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
A movimentação giratória pode carregar a força axial, força radial e da reviravolta momento ao mesmo tempo. A movimentação giratória é fácil de instalar, fácil manter, e salvar o espaço da instalação em maior medida. Estruturalmente, as superfícies de engrenagem do dente das duas rodas da movimentação giratória estão na linha contato, e sua capacidade de carregamento é muito mais alta do que aquela do mecanismo de engrenagem helicoidal da desconcertar-linha central. A movimentação do sem-fim é equivalente a uma movimentação do parafuso, que seja uma movimentação de engrenagem do multi-dente, assim que a movimentação é estável e o ruído é pequeno. Este produto pode ser amplamente utilizado na maquinaria de construção e em campos novos da energia tais como caminhões resistentes do leito, guindastes do recipiente, guindastes caminhão-montados, veículos do trabalho aéreo, sistemas de gerador das energias solares para patrulhas do sol, etc.
