Detalhes do produto:
|
| Modelo: | 5 polegadas | relação de transmissão: | 37 |
|---|---|---|---|
| Eficiência: | 40% | Modelo: | Eixo duplo |
| Inscrição: | sistema de rastreamento solar | Serviço OEM: | Disponível |
| Lugar de origem: | Changzhou, China | Condutor: | Motores 12/24vdc, servomotores |
| Destacar: | Acionamento de giro de eixo duplo com sem-fim,estrutura de engrenagem Acionamento de giro de eixo duplo,acionamento de giro de eixo duplo de 5 polegadas |
||

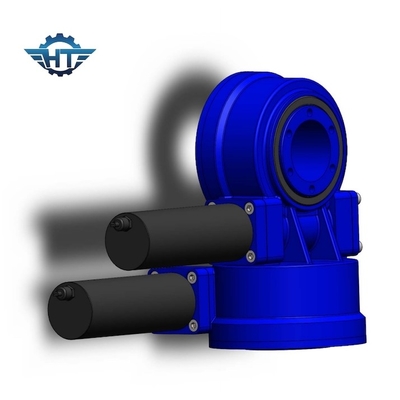

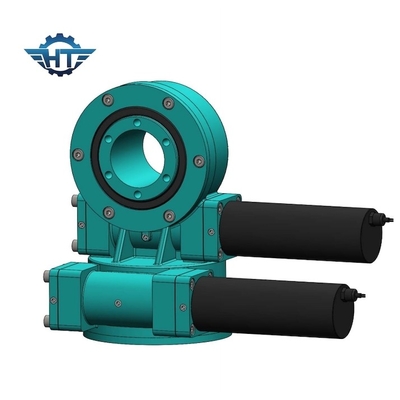

Acionamento giratório de eixo duplo com estrutura de engrenagem e sem-fim para sistema de rastreamento solar
Descrição da unidade de giro sem-fim e engrenagem
As unidades de giro consistem em rolamento de giro, eixo sem-fim, carcaça, rolamento, motor e assim por diante.O motor aciona o eixo helicoidal, o anel externo do rolamento de giro irá girar, o anel externo gera o torque através do flange enquanto o anel interno do rolamento de giro é fixado na carcaça.
Parâmetros das unidades de giro do modelo SDE
| Parâmetros de Desempenho do Modelo SDE | ||||||||||||
| Modelo | Torque nominal de saída (Nm) |
Torque de Inclinação (kN.m) |
Torque de retenção (kN.m) | Carga Axial (kN) | Carga radial (kN) | Razão | Eficiência |
Precisão (grau) |
IP |
Tep de Trabalho (℃) |
Bloqueio automático | Peso (kg) |
| 3" | 600 | 1,5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 705kg |
Função
O acionamento giratório é capaz de sustentar mais carga axial, carga radial e momento de inclinação.A plataforma giratória ou estrutura gira em azimute e elevação impulsionada pelo acionamento giratório.
Inscrição
Para Solar: É projetado no sistema de rastreamento solar e melhora a eficiência da geração de energia.
Para uso industrial: Usado principalmente para acionar dois objetos em rotação relativa em 360°.
Vantagens
1. Projetado com eixo sem-fim de ampulheta que fornece mais contato com os dentes e maior torque
2. A vida útil é aumentada pelo endurecimento da engrenagem e da pista
3. O desempenho do produto é testado e a qualidade do produto garantida.
Existem muitas aplicações nas quais o acionamento giratório pode ser utilizado, principalmente porque é perfeito para aplicações que exigem potência de retenção de carga e força de torque rotacional.
