Detalhes do produto:
|
| relação de transmissão: | 31:1 | Torque de saída normal: | 533 Nm |
|---|---|---|---|
| Lugar de origem: | Changzhou, China | Torque de Retenção: | 7000 Nm |
| Torque de Inclinação: | 744 Nm | Torque nominal de saída: | 0,065 rpm |
| Uso: | Rastreadores solares | Recurso de proteção: | IP66 |
| Destacar: | Acionamento giratório com rotação de 360 graus,acionamento giratório por engrenagem helicoidal de motor escovado,acionamento giratório por engrenagem helicoidal de 533 Nm |
||

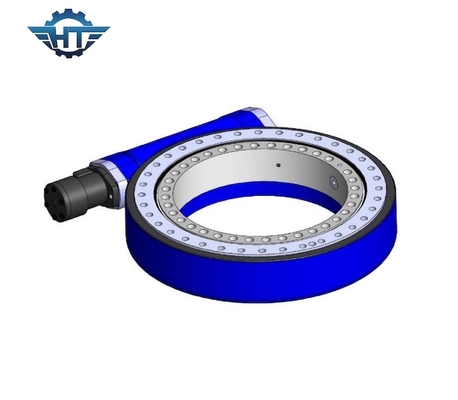

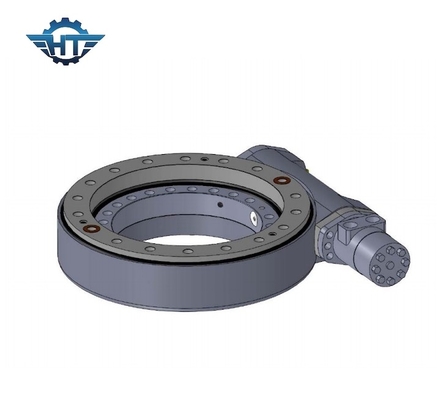

Unidade giratória de 360 graus com motor escovado e codificador para rastreadores solares inclinados
Descrição da unidade de giro
Nossas unidades SE oferecem um gabinete com classificação IP66 que oferece proteção quase completa contra partículas ambientais, como poeira, sujeira, areia e até água.Nossos equipamentos de teste garantem aos nossos produtos uma vida útil de campo de 30 anos.
Um sistema de acionamento giratório é uma unidade de construção compacta que consiste em um sem-fim, engrenagem, base, alojamento, rolamentos e outros acessórios.Esta unidade traz as vantagens de uma engrenagem e um sem-fim em uma unidade.
Parâmetros de desempenho da série SE
| Parâmetros de Desempenho do Modelo SE | ||||||||||||
| Modelo |
Saída classificada Torque (Nm) |
Inclinação Torque (Nm) |
Segurando Torque (Nm) |
Axial Carregar (kN) |
Radial Carregar (kN) |
Razão | Eficiência |
Precisão (grau) |
IP |
Trabalho Tep. (℃) |
Auto- bloqueio |
Peso (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 204 |
Motor DC
Diferentes motores (motores de 220VAC, 380VAC, 12VDC, 24VDC, 48VDC, servomotores e motores de passo) podem ser projetados de acordo com a necessidade do cliente.
1. Adote uma estrutura de suporte dupla para o eixo de saída para que o torque máximo da caixa de engrenagens seja aumentado muito.
2. A roda solar e a roda planetária são conectadas por estrias que aumentam o torque máximo da caixa de engrenagens e prolongam a vida útil.
3. Usamos engrenagem helicoidal no estágio de entrada, o que reduz o ruído e funciona suavemente em alta velocidade.O anel interno da engrenagem é separado para que possamos fazer mais proporções e o design é flexível.A caixa de engrenagens e o motor são localizados por uma emenda fixada por parafuso no axial, o que aumenta a precisão de correspondência e reduz o ruído.
4. Usamos suporte de rolo dentro da roda planetária. Usamos moagem de rolo em vez de moagem deslizante, de modo que a vida útil da caixa de engrenagens é muito mais longa.
5. Estrutura de suporte dupla;Esmerilhamento interno no furo interno das engrenagens planetárias, tornando a redondeza do furo interno inferior a 0,003 mm; funcionando rolando em vez de deslizar;Raspagem de precisão da superfície da engrenagem HRC60; A adoção de todas essas tecnologias garante uma operação super silenciosa e estável e uma longa vida útil de mais de 10.000 horas.
