Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SDE7" |
|---|---|---|---|
| relação de transmissão: | 57:1 | Torque nominal de saída: | 2000 Nm |
| Torque de Retenção: | 13500 Nm | Torque de Inclinação: | 13200 Nm |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Destacar: | Unidade de giro pequeno de eixo duplo SDE,unidade de giro de eixo duplo de rastreamento PV,unidade de giro de eixo duplo 2000 Nm |
||

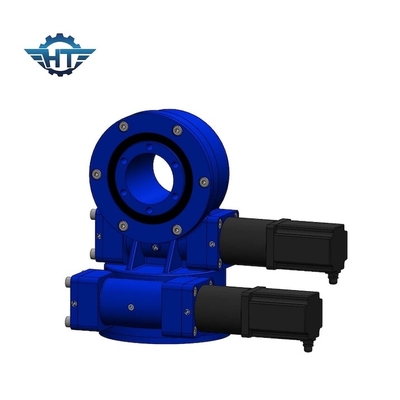

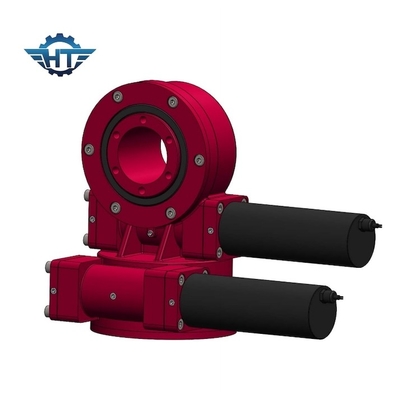

Unidade de giro pequena de eixo duplo série SDE com motor escovado para sistema de rastreamento fotovoltaico
Descrição da unidade de giro pequeno de eixo duplo
História da Torre Fototérmica
O conceito de projeto do sistema de geração de energia solar térmica da torre foi proposto pela antiga União Soviética na década de 1950.Em 1950, a ex-União Soviética projetou a primeira pequena estação de energia solar térmica tipo torre do mundo e realizou exploração e pesquisa extensas e fundamentais sobre a tecnologia de geração de energia solar térmica.De acordo com estatísticas incompletas, havia mais de 20 usinas experimentais de energia solar térmica em escala de megawatts construídas no mundo de 1981 a 1991, cuja principal forma é a usina de torre, com uma geração máxima de energia de 80 MW.Em julho de 2013, o projeto da estação de energia solar térmica Qinghai Zhongkong Delingha 50MW da China - Fase I-10MW foi integrado com sucesso à Qinghai Power Grid, indicando que a tecnologia de geração de energia solar térmica autodesenvolvida da China deu passos sólidos em direção à operação comercial.
Unidades giratórias modelo SDE aplicadas na torre CSP
| Parâmetros de Desempenho do Modelo SDE | ||||||||||||
| Modelo | Torque nominal de saída (Nm) |
Torque de Inclinação (kN.m) |
Torque de retenção (kN.m) | Carga Axial (kN) | Carga radial (kN) | Razão | Eficiência |
Precisão (grau) |
IP |
Tep de Trabalho (℃) |
Bloqueio automático | Peso (kg) |
| 3" | 600 | 1,5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 705kg |
Características
1. Alto torque de retenção para melhorar a segurança do sistema de rastreamento solar
2. Unidade de sem-fim envolvente dentro
3. Contato multidente para garantir alta carga
4. Função de travamento automático
Aplicações
Estação de energia CSP-torre/helióstato
Serviços personalizados
1. Design especial baseado em diferentes aplicações e projetos
2. Diferentes tipos de motores podem ser combinados, como motores hidráulicos, motores de passo, motores elétricos, etc.
3. Diferentes cores estão disponíveis com base no código RAL;nossa cor padrão é RAL 9006.
