Detalhes do produto:
|
| relação de transmissão: | 61:1 | Eficiência: | 40% |
|---|---|---|---|
| Modelo: | Anexo | Inscrição: | Rastreadores solares inclinados |
| Serviço OEM: | Disponível | Condutor: | Motor hidráulico |
| grau IP: | IP66 | Cor: | Como pedido |
| Destacar: | Acionamento de giro fechado horizontal pequeno,acionamento de giro fechado de motor 24 VDC,acionamento de giro fechado de motor hidráulico |
||

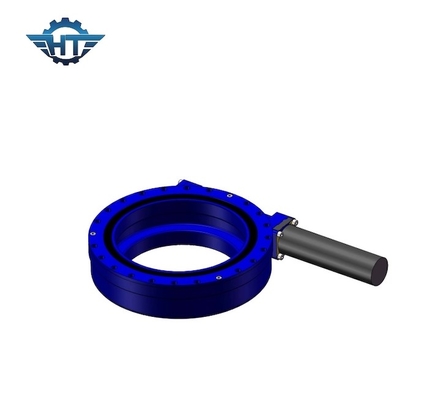

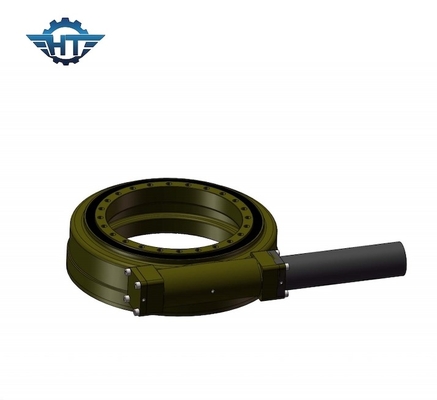

Acionamento de giro pequeno fechado horizontal conectado com motor de 24 VCC para rastreadores solares inclinados
Descrição da unidade de giro pequena fechada
Como fonte de energia, o motor de giro geralmente é um motor de engrenagem planetária DC ou motor de engrenagem AC ou motor de engrenagem hidráulica.O motor hidráulico CA é usado principalmente em máquinas de construção como um sistema de acionamento de energia.Como o componente central é o acionamento do anel giratório, a caixa de engrenagens giratória pode facilmente suportar as forças axiais e radiais.
A unidade giratória é um novo tipo de produto giratório.É composto por sem-fim, coroa giratória, carcaça totalmente fechada, motor elétrico ou hidráulico.As peças do núcleo são um anel giratório, de modo que podem suportar carga axial, carga radial e momento de titulação ao mesmo tempo.Compare com os produtos giratórios tradicionais, a unidade giratória é fácil de instalar e manter, também pode economizar mais espaço.As aplicações típicas da nossa unidade giratória incluem máquinas agrícolas, máquinas de construção, sistemas de transporte, guindastes, plataformas de perfuração, mineração, militares, dragas, parque de diversões, sistema de geração solar e outros novos campos de energia.
Dados de desempenho da unidade de giro do modelo SE
| Modelo | Razão | Torque nominal de saída | Torque de Inclinação | Torque de Retenção | Carga axial | Carga radial | Eficiência | Precisão | Bloqueio automático | Peso |
| Nm | Nm | Nm | kN | kN | grau | Sim | kg | |||
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Sim | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Sim | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Sim | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Sim | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Sim | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Sim | 182 |
Aplicação de Acionamento Giratório
A unidade giratória é um produto de controle de movimento perfeito para a aplicação que requer força de torque rotacional.
Slew Drive For Solar: é projetado na rotação do painel solar fotovoltaico e melhora a eficiência da geração de energia.Soluções de rastreamento solar de eixo único e eixo duplo estão disponíveis.
O acionamento giratório para aplicação do sistema de rastreamento solar inclui prato solar concentrador solar, CPV (fotovoltaico concentrado), CSP (energia solar concentrada), calha parabólica solar, rastreador fotovoltaico
Para geradores eólicos: Acionamentos giratórios são usados para girar o pedestal em turbinas eólicas
Acionamento giratório para aplicação em máquinas de construção: amplamente aplicado em caminhão guindaste montado, plataforma de trabalho aéreo, guindaste de doca, garra de madeira
Para o mercado industrial: automação/linha de montagem, braço robótico
Para satélite: a unidade giratória pode ser usada para comunicações espaciais e sistemas de posicionamento global em antena parabólica
