Detalhes do produto:
|
| relação de transmissão: | 31:1 | Modelo: | Anexo |
|---|---|---|---|
| Inscrição: | Sistema de rastreamento fotovoltaico | Condutor: | Motor hidráulico |
| grau IP: | IP66 | Cor: | Como pedido |
| Eficiência: | 40% | Retaliação: | 0,1 grau |
| Destacar: | Acionamento giratório por engrenagem sem-fim SE,acionamento giratório por engrenagem pequena de eixo único,acionamento giratório por engrenagem fotovoltaica de alta precisão |
||

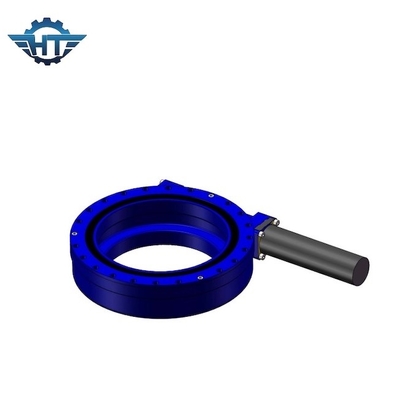

SE Worm Gear Single Axis Small Sww Drive para sistema de rastreamento fotovoltaico de alta precisão
Descrição da unidade de giro pequeno
O rastreador solar deve ter movimento suave, lento e resistente.O rastreador deve possuir alta precisão de posição e alto grau de confiabilidade.Esses requisitos podem ser atendidos por drivers especialmente projetados, conhecidos como drivers giratórios.
Precisão: 0,1 Grau
Disponível: 3 polegadas - 12 polegadas
Instalação horizontal
É aconselhável montar os acionamentos giratórios de cabeça para baixo no eixo azimutal em aplicações solares para melhor proteção e adicionar proteção para o eixo de elevação.Para outras aplicações, as direções de montagem devem ser baseadas na avaliação do nível de proteção e deve ser melhor para melhor proteção.
Instalação vertical
Aconselha-se montar os acionamentos giratórios de acordo com o desenho anexo de cabeça para baixo em aplicações solares para melhor proteção.Para outras aplicações, as direções de montagem devem ser baseadas na avaliação do nível de proteção e deve ser melhor para melhor proteção.
Parâmetros de desempenho da série SE
| Modelo | Razão | Torque nominal de saída | Torque de Inclinação | Torque de Retenção | Carga axial | Carga radial | Eficiência | Precisão | Bloqueio automático | Peso |
| Nm | Nm | Nm | kN | kN | grau | Sim | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Sim | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Sim | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Sim | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Sim | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Sim | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Sim | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Sim | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Sim | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Sim | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Sim | 182 |
Características
1. Ao adotar o rolamento de giro como seu componente principal, o acionamento de giro pode suportar força axial, força radial e momento de inclinação simultaneamente.
2. O acionamento giratório é amplamente aplicado em reboques modulares, todos os tipos de guindastes, plataforma de trabalho aéreo, sistemas de rastreamento solar e sistemas de energia eólica.
3. As caixas de engrenagens elétricas e planetárias podem ser projetadas de acordo com a necessidade do cliente.
4. O acionamento giratório tem a vantagem de economizar espaço nas instalações, capacidade máxima de carga em um design compacto, vida útil extensa, custos de manutenção reduzidos, etc.

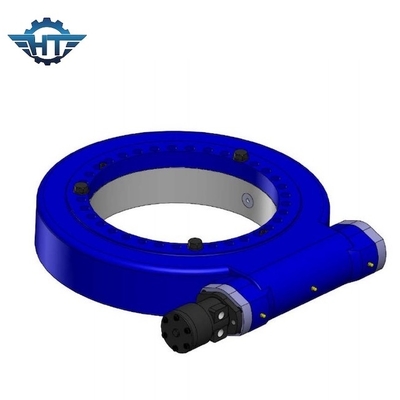

Desenhos Estruturais
1. Base do alojamento
2. Anel de giro
3. Pista
4. Selo
5. Placa Superior
6. Acionamento (motor hidráulico/motor eletrônico)
7. Adaptador de motor
8. O-ring
9. Orifício de entrada
10. Eixo oposto ao motor
11. Tampa final
12. Capa
13. Codificador
