Detalhes do produto:
|
| relação de transmissão: | 31:1 | Torque de saída normal: | 533 Nm |
|---|---|---|---|
| Lugar de origem: | Changzhou, China | Torque de Retenção: | 7000 Nm |
| Torque de Inclinação: | 744 Nm | Torque nominal de saída: | 0,065 rpm |
| Uso: | Sistema de rastreamento solar inclinado | Recurso de proteção: | IP66 |
| Destacar: | Unidade giratória fechada pequena,Unidade giratória fechada de 3 polegadas,Unidade giratória fechada pequena IP66 |
||

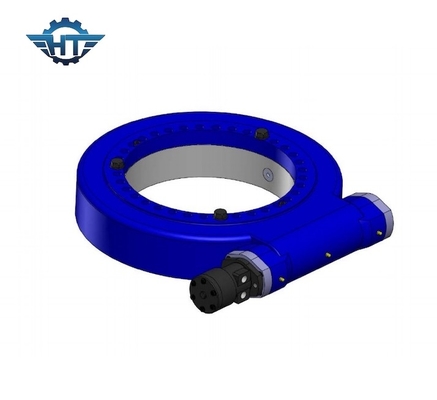

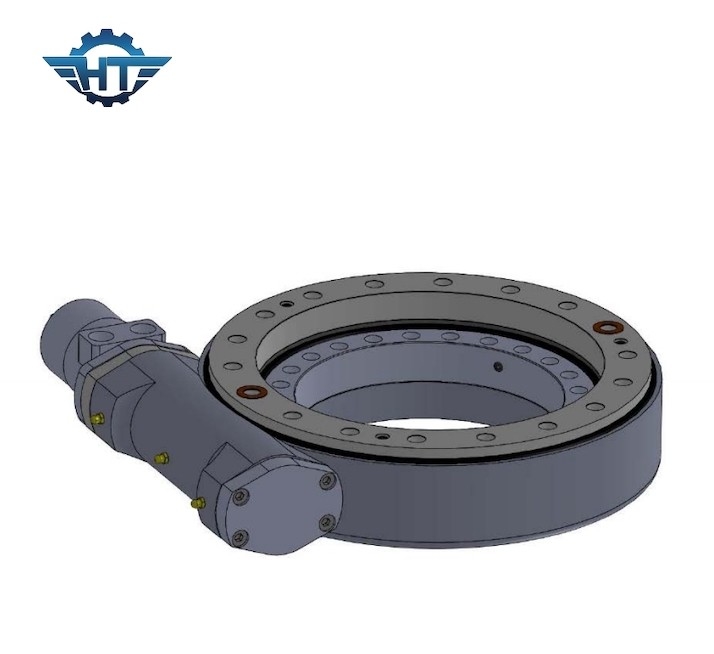

Unidade giratória pequena fechada IP66 de 3 polegadas para sistema de rastreamento solar inclinado
Descrição da unidade de giro solar inclinada
Um sistema de acionamento giratório é uma unidade de construção compacta que consiste em um sem-fim, engrenagem, base, alojamento, rolamentos e outros acessórios.Esta unidade traz as vantagens de uma engrenagem e um sem-fim em uma unidade.Nossas unidades SE oferecem um gabinete com classificação IP66 que oferece proteção quase completa contra partículas ambientais, como poeira, sujeira, areia e até água.Nossos equipamentos de teste garantem aos nossos produtos uma vida útil de campo de 30 anos.
Parâmetros do Acionamento Giratório Modelo SE
| Modelo | Razão | Torque nominal de saída (Nm) | Torque de inclinação (Nm) | Torque de Retenção (Nm) | Carga Axial (kN) | Carga radial (kN) | Eficiência | Precisão(°) | Bloqueio automático | Peso (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Sim | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Sim | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Sim | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Sim | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Sim | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Sim | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Sim | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Sim | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Sim | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Sim | 204 |
Diferentes motores (motores de 220VAC, 380VAC, 12VDC, 24VDC, 48VDC, servomotores e motores de passo) podem ser projetados de acordo com a necessidade do cliente.
Motor DC
1. Adote uma estrutura de suporte dupla para o eixo de saída para que o torque máximo da caixa de engrenagens seja aumentado muito.
2. A roda solar e a roda planetária são conectadas por estrias que aumentam o torque máximo da caixa de engrenagens e prolongam a vida útil.
3. Usamos engrenagem helicoidal no estágio de entrada, o que reduz o ruído e funciona suavemente em alta velocidade.O anel interno da engrenagem é separado para que possamos fazer mais proporções e o design é flexível.A caixa de engrenagens e o motor são localizados por uma emenda fixada por parafuso no axial, o que aumenta a precisão de correspondência e reduz o ruído.
4. Usamos suporte de rolo dentro da roda planetária. Usamos moagem de rolo em vez de moagem deslizante, de modo que a vida útil da caixa de engrenagens é muito mais longa.
5. Estrutura de suporte dupla;Esmerilhamento interno no furo interno das engrenagens planetárias, tornando a redondeza do furo interno inferior a 0,003 mm; funcionando rolando em vez de deslizar;Raspagem de precisão da superfície da engrenagem HRC60; A adoção de todas essas tecnologias garante uma operação super silenciosa e estável e uma longa vida útil de mais de 10.000 horas.
