Detalhes do produto:
|
| Modelo: | 9 polegadas | relação de transmissão: | 61:1 |
|---|---|---|---|
| Inscrição: | Rastreadores solares fotovoltaicos | Lugar de origem: | Changzhou, China |
| Condutor: | motor elétrico DC | Instalação: | montagem horizontal ou vertical |
| Cor: | Como pedido | Retaliação: | menos de 0,1 grau |
| Destacar: | Acionamento giratório por engrenagem helicoidal vertical PV,acionamento giratório por engrenagem helicoidal de 9 polegadas,acionamento giratório por engrenagem helicoidal de eixo único |
||

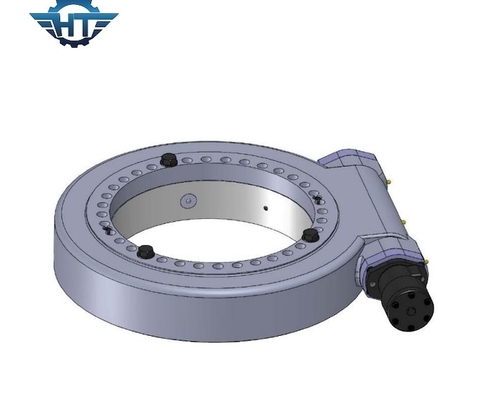

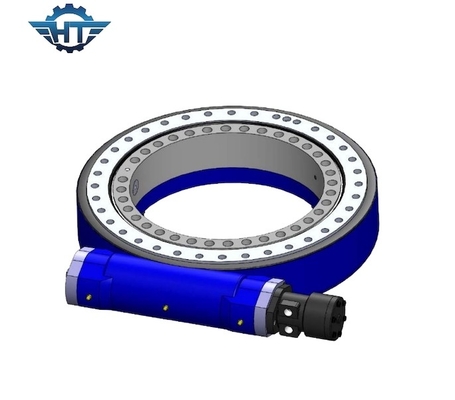

Unidade de giro de engrenagem helicoidal vertical de eixo único de 9 polegadas com alta precisão para rastreadores solares fotovoltaicos
Descrição da unidade de giro de engrenagem helicoidal vertical de 9 polegadas
O acionamento giratório é uma caixa de engrenagens que pode suportar com segurança cargas radiais e axiais, bem como transmitir um torque para rotação.A rotação pode ser em um único eixo ou em vários eixos juntos.Os acionamentos giratórios são feitos fabricando engrenagens, rolamentos, vedações, carcaças, motores e outros componentes auxiliares e montando-os em uma caixa de engrenagens acabada.
O acionamento giratório com folga zero é um acionamento giratório especial com sua engrenagem e sem-fim tendo uma malha perfeita e também possui lacunas razoáveis de lubrificação e aquecimento operacional.
Parâmetros de desempenho da série SE
| Parâmetros de Desempenho do Modelo SE | ||||||||||||
| Modelo |
Saída classificada Torque (Nm) |
Inclinação Torque (Nm) |
Segurando Torque (Nm) |
Axial Carregar (kN) |
Radial Carregar (kN) |
Razão | Eficiência |
Precisão (grau) |
IP |
Trabalho Tep. (℃) |
Auto- bloqueio |
Peso (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | Sim | 204 |
Vantagens
As principais vantagens dos acionamentos giratórios ZE
1. Rotação 360 graus
2. Conexão de um motor de acionamento do lado esquerdo ou direito,
3. Durante a instalação não é necessário ajustar a folga das engrenagens;isso já é definido pelo produtor antes da fábrica
4. Instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é autotravante;portanto, um freio não é necessário
7. Método fácil e fluente de iniciar e parar
8. Alta precisão
