Detalhes do produto:
|
| Relação da engrenagem: | 51:1 | Folga de engrenagem sem-fim: | 0.15° |
|---|---|---|---|
| Torque da saída avaliado: | 7344 nanômetro | Guardando o torque: | 60 kN.m |
| Inclinando o torque: | 10 kN.m | Eficiência: | 40% |
| Cor: | como pedido | Maneira de envio: | pelo mar, ar, estrada de ferro, expressa |
| Destacar: | Movimentação pequena do pântano do envolvimento dobro,Movimentação pequena do pântano VE7,VE7 que gerencie Ring Drive |
||

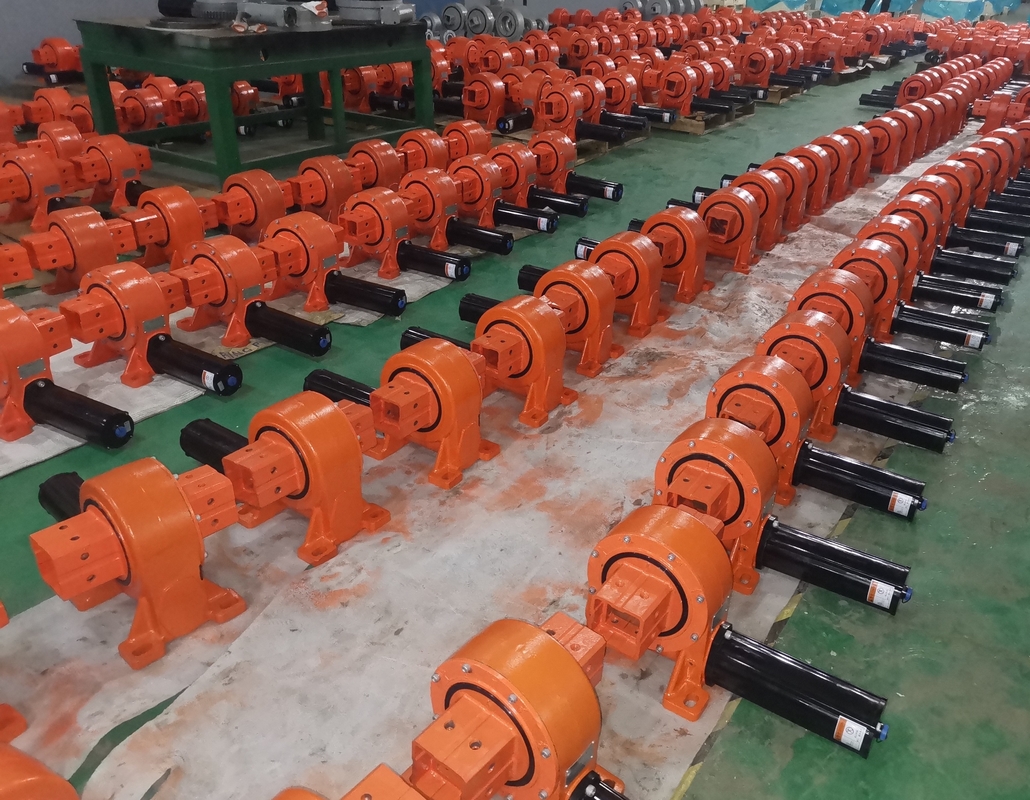

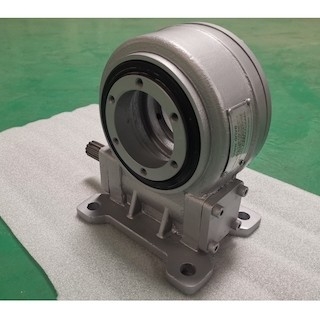

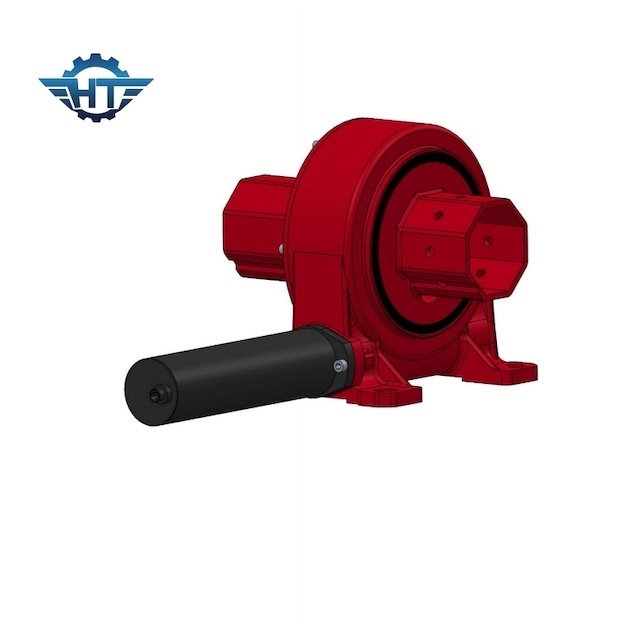

Dobro VE7 que envolve movimentações pequenas do gerencio para perseguidores solares da única linha central horizontal
Descrição industrial da movimentação do pântano do sem-fim e da engrenagem do uso
A movimentação do gerencio é da confiança alta, é projetada e testada garantir uma vida do campo de 30 anos. Tão todas as matérias primas devem encontrar os padrões exigidos pelo sistema de rastreio solar. Nós executamos um controle da qualidade do som para assegurar para fora ao mesmo tempo produtos do custo de alta qualidade, seguro e baixo.
As movimentações do gerencio são do elevado desempenho. É posto com tecnologia do sem-fim da ampulheta para dar à caixa de engrenagens a força e o poder enormes, para maximizar o survivability queguarda assim como aumentou a eficiência e a precisão.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
As aplicações da movimentação do gerencio incluem perseguidores solares, turbinas eólicas, antena, satélite, guindastes do caminhão, elevadores do homem, o equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s e os elevadores automotivos etc.
Q&A
Como escolher as movimentações direitas do balanço?
Na seleção e no cálculo da movimentação do gerencio, nós devemos considerar que o rolamento do gerencio carrega geralmente a ação combinada do fá da força axial, da força radial franco e do momento M da reviravolta durante o processo do uso. Para aplicações diferentes, devido ao modo de trabalho do motor principal e dos formulários estruturais diferentes, a combinação das três cargas acima mudará, às vezes pode ser a ação comum das duas cargas, e às vezes pode somente ser a única ação de uma carga.
Há dois tipos de métodos da instalação para girar os rolamentos: tipo a instalação do assento e tipo a instalação da suspensão.
De acordo com a informação fornecida pelas amostras do produto, a curva estática da capacidade de carregamento pode ser usada para selecionar preliminarmente o rolamento do gerencio de acordo com o método da seleção e do cálculo do rolamento do gerencio, e para confirmá-lo então com o departamento técnico de nossa empresa. Nós podemos igualmente fornecer nossa empresa a informação relevante na aplicação dos rolamentos do gerencio, e nossa empresa projetá-los-á e selecioná-l-á.
