Detalhes do produto:
|
| Faixa de giro: | escalas completas do círculo | Material: | 42CRMN ou 50Mn |
|---|---|---|---|
| Aplicação: | Único sistema de rastreio | Período de garantia: | 10 anos |
| Cor: | Cliente exigido | Maneiras de envio: | pelo mar, ar, estrada de ferro, expressa |
| MOTOR: | Motor elétrico | Característica: | Fechamento do auto |
| Destacar: | Movimentação envolvida dobro do pântano da engrenagem de sem-fim,Movimentação 50Mn do pântano da engrenagem de sem-fim,Movimentação do anel do gerencio de CSP |
||

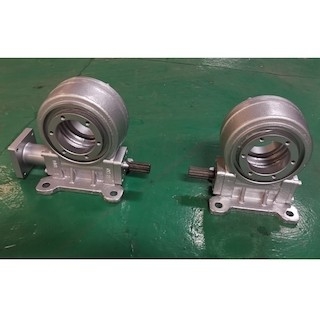

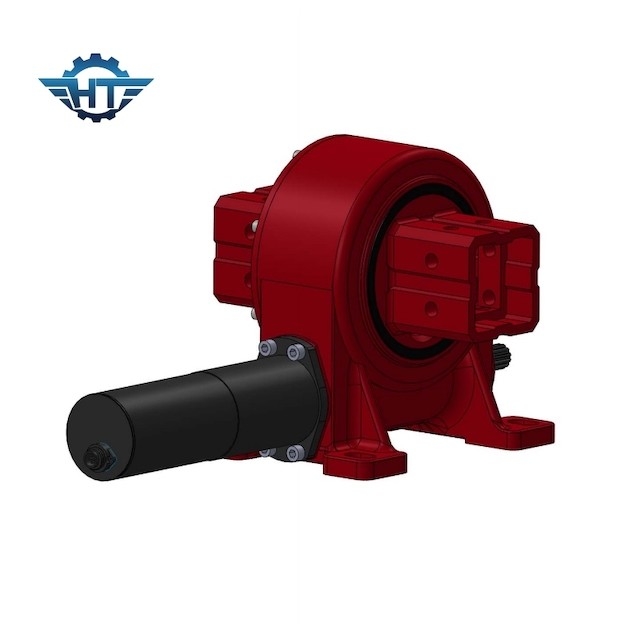

A engrenagem de sem-fim VE9 envolvida dobro massacrou a movimentação para o único sistema de rastreio do painel solar
Descrição da movimentação do pântano da engrenagem de sem-fim
Nossas movimentações do balanço são produtos de seguimento livre de manutenção do duplo-envelope. A transmissão dobro da estrutura de envelope tem as vantagens da elevada precisão, da eficiência mecânica alta, da perda pequena da precisão e de uma vida útil mais longa. Além, considerando os ambientes ásperos tais como os desertos selvagens, e pensando do que clientes pensam, o uso inovativo do projeto inteiramente selado do mecanismo torna possível ser livre de manutenção durante o ciclo de vida do produto e salvar muitos custos de manutenção para clientes.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
A movimentação do gerencio pode ser usada em toda a ocasião que exigir a rotação do completo-círculo e exigir a velocidade variável. Quando é necessário realizar a transmissão de energia do torque maior, a transmissão do movimento de uma precisão mais alta, ou a seleção do mecanismo que exige a densidade e a integridade altas da estrutura de corpo, a movimentação do gerencio é a melhor solução.
As aplicações mais comuns são geralmente a estrutura giratória do completo-círculo da maquinaria da engenharia e de construção, assim como energia solar, energias eólicas e vária maquinaria a longo prazo do seguimento automático. É fácil realizar o controle digital, assim que tem muitas aplicações no campo de robôs industriais.
