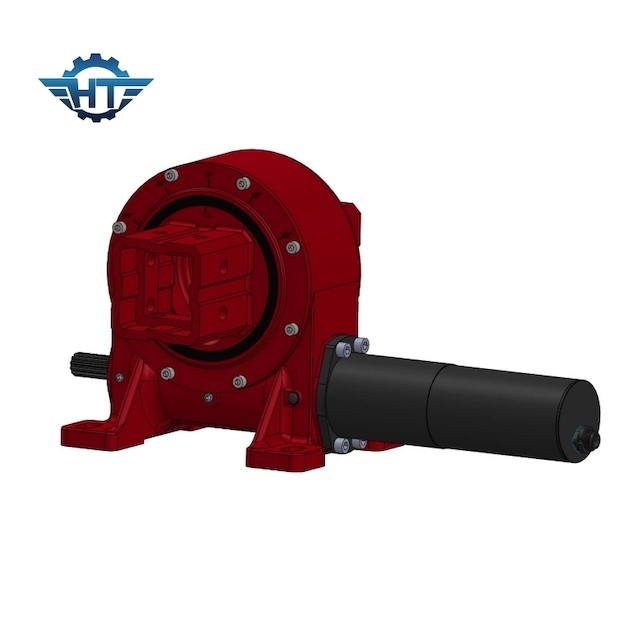

Detalhes do produto:
|
| Materiais: | 50Mn, 42CrMo | Modelo: | VE7 |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque da saída: | 7344 nanômetro |
| Guardando o torque: | kNm 60 | Inclinando o torque: | 10 kNm |
| Lugar de origem: | CHINA | Marca: | Hangtuo |
| Destacar: | 7" movimentação pequena do pântano,Movimentação pequena do pântano VE7,VE7 encerrou a movimentação do gerencio |
||
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Transporte, manipulação e armazenamento
1.1. Ao transportar, mantenha por favor a caixa de embalagem do redutor giratório no sentido especificado para evitar a colisão; vista por favor luvas do trabalho e opere-as com cuidado ao mover-se; o redutor giratório geralmente rosqueou furos nos anéis internos e exteriores, que podem assegurar a manipulação segura com engrenagem de levantamento.
1,2. Ao armazenar, mantenha por favor a caixa de embalagem do redutor giratório no sentido especificado, e armazene-a em uma sala fechado evitar a umidade. No pacote fechado, a superfície é anticorrosiva e antiferrugem, e pode ser mantida por aproximadamente 5 meses. Se você precisa da armazenar por um tempo mais longo, tome por favor medidas de defesa especiais.
