Detalhes do produto:
|
| Modelo: | SE1 | Guardando o torque: | 1800 nanômetro |
|---|---|---|---|
| Inclinando o torque: | 1000 Nm | Torque da saída: | 400 Nm |
| Carga axial estática: | 22 kN | Carga radical estática: | 12 kN |
| Matéria prima: | Quarto | Peso: | 6 QUILOGRAMAS |
| Destacar: | solar slew drive,slewing drive for solar tracking system |
||
O tamanho pequeno do elevado desempenho massacrou a movimentação para a energia renovável solar
Descrição pequena da movimentação do pântano do tamanho

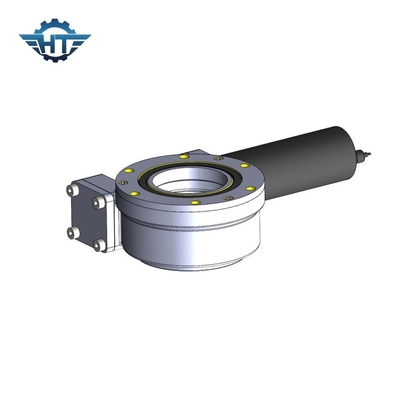

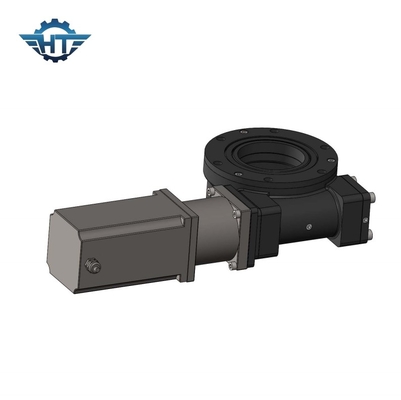

O dispositivo da movimentação do gerencio é um mecanismo completo-circunferencial da transmissão da retardação do gerencio que integre uma fonte de energia de condução. O dispositivo da movimentação do gerencio usa o rolamento do gerencio como um seguidor da transmissão e um acessório do mecanismo. A fonte de condução e a embalagem, e o outro anel são usados como o seguidor da transmissão e a base da conexão da peça de trabalho conduzida, de modo que o rolamento próprio do gerencio seja uma conexão do gerencio da completo-circunferência, e a fonte de energia de condução e as peças principais da transmissão faz-lhe um mecanismo universal da transmissão da retardação que integre as funções da rotação, da retardação e da condução, e ao mesmo tempo tem-na uma estrutura simples e é-a conveniente de fabricar e manter. A imagem mostra duas movimentações típicas do balanço.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Folha de dados da movimentação do gerencio SE1
| Modelo | SE1 |
| Relação | 32:1 |
| Torque da saída avaliado (N.m) | 400 |
| Inclinando o torque (N.m) | 1000 |
| Guardando o torque (N.m) | 1800 |
| Carga axial (kN) | 22 |
| Carga radial (kN) | 12 |
| Eficiência | 40% |
| Precisão (°) | 0,1 |
| De travamento automático | Sim |
| Peso (quilogramas) | 6 |
| Furos da instalação | 6*M8 |
| Diâmetro do círculo de centro | Φ 40 milímetros |
| Furo interno | Φ 30 milímetros |
| Temperatura do trabalho | - 30℃ ~+80℃ (a graxa especial opcional se usou em uns lugares mais frios ou mais quentes) |
| Política da garantia | 5 anos, extensão da garantia disponível |
Ao comprar uma movimentação do gerencio, você precisa de conhecer os seguintes parâmetros:
1 torque
2 RPM
Redutor 3 de gerencio
