Detalhes do produto:
|
| Opções entradas: | Codificador incremental | nome: | Pequena tração de rolamento |
|---|---|---|---|
| Temperatura de funcionamento: | -20 a +120°C | Motor de movimentação: | Caixa de engrenagens planetária |
| fonte de alimentação: | C.C. 24V | Proteção: | IP66 |
| Velocidade da saída: | 0.1 a 1 RPM | Tempo da vida: | 30 anos |
| Destacar: | solar tracker drive,solar slew drive |
||

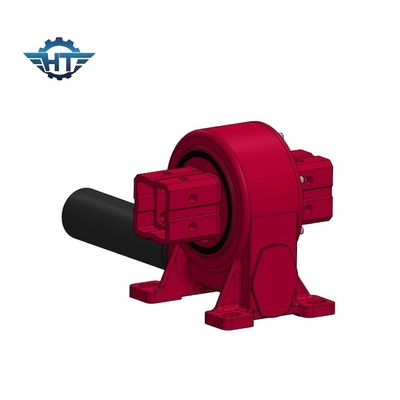

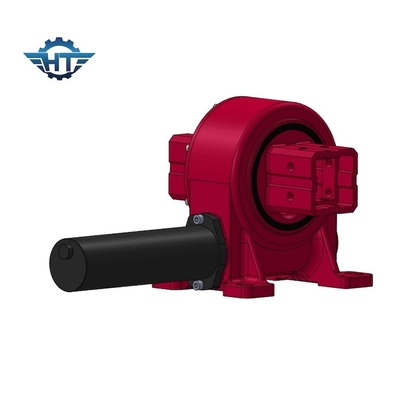

Dispositivo de tração solar de 7 polegadas para sistema de rastreamento solar inclinado com recurso de auto-bloqueio
Descrição da unidade de rolamento solar
Existem dois tipos principais de rastreadores, os rastreadores de eixo único e os rastreadores de eixo duplo.O único eixo é então usado para rastrear o movimento diário do leste para o oeste do sol através do céuOs rastreadores de eixo duplo eliminam a necessidade de ajuste mensal usando um eixo para rastrear o movimento diário do sol e outro eixo para rastrear o movimento sazonal.Um rastreador solar de eixo único melhora a produção solar em cerca de 25% e um rastreador de eixo duplo em cerca de 40%.
Um rastreador solar é um dispositivo mecânico - ação automática para orientar favoravelmente em relação aos raios solares de um painel fotovoltaico, um painel térmico solar ou um concentrador solar.O rastreador solar causa um aumento na potência da energia solar capturada e, portanto, o desempenho real do dispositivo de energia renovável.
O principal objetivo de um rastreador é maximizar a eficiência dos painéis fotovoltaicos, espelhos que são montados nos motores giratórios.
No domínio fotovoltaico, os módulos fotovoltaicos montados num rastreador são geralmente dispostos numa fila, de modo que a unidade giratória possa acelerar não apenas um módulo solar.
No campo da concentração solar, um rastreador solar é útil para manter o ponto de fogo gerado pelo paraboloide ou espelho constante no elemento de canalização do líquido a aquecer.Quanto maior o alinhamento perpendicular com os raios solares, quanto maior a eficiência da conversão termodinâmica e a energia térmica produzida para a mesma superfície.
Isso precisa de uma alta precisão de um motor giratório.
Parâmetros de desempenho do modelo VE
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 251 kg |
Garantia
Os motores giratórios são concebidos, testados e utilizados para uma vida útil de 30 anos.
