Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | 9 polegadas |
|---|---|---|---|
| Ciclo de dever: | 30 anos | Precisão: | 0,15 graus |
| Motorista: | Motores elétricos | Cor: | como pedido |
| Transporte: | pelo mar, ar, expresso, estrada de ferro | Pacote: | caixa da madeira compensada |
| Destacar: | Movimentação solar do pântano do perseguidor do sem-fim da ampulheta,Movimentação solar horizontal do pântano do perseguidor do enlace,Movimentação do gerencio da linha central do sem-fim da ampulheta única |
||

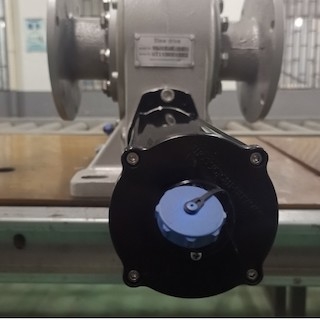

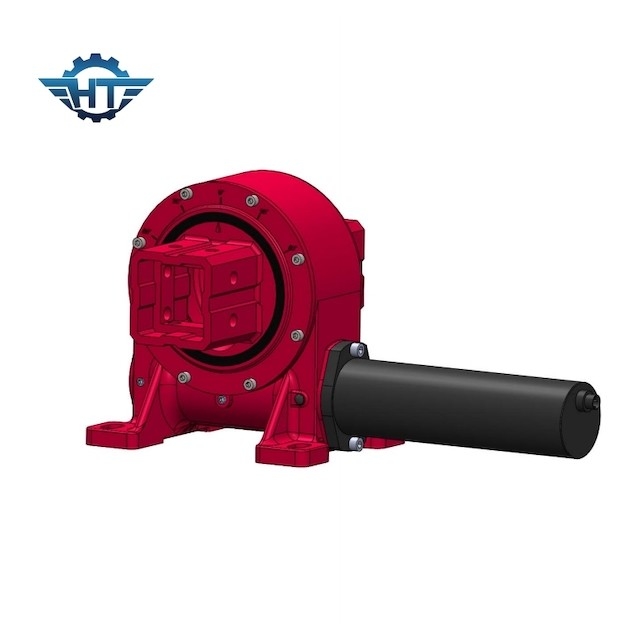

Engrenagem de sem-fim solar da ampulheta VE9 para sistemas de rastreio horizontais da linha central do enlace únicos
Descrição da movimentação do pântano da engrenagem de sem-fim da ampulheta
A movimentação do gerencio da ampulheta VE9 é chamada igualmente única movimentação vertical do gerencio da linha central. É uma movimentação completamente fechado, vertical que não exija outros componentes montando. Pode facilmente ser instalado na placa por apenas quatro parafusos. É o mais de uso geral no centro de perseguidores solares da único-linha central manter a disposição solar resistente em uma tempestade do vento forte sem quebrar. Pode igualmente ser instalado em ambos lado do sistema de rastreio solar da única linha central. Nossa movimentação do gerencio usa o sem-fim que da ampulheta a tecnologia oferecerá o grande nível de força e o poder desse modo que aumenta a vida do campo e que diminui o tempo ocioso da máquina.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
Único sistema de rastreio inclinado da linha central
Comparado com o sistema de rastreio liso da único-linha central, o sistema de rastreio inclinado da único-linha central tem um determinado ângulo de inclinação entre a linha central de rotação e o plano horizontal, que tem determinadas vantagens na recepção da radiação em umas áreas mais altas da latitude.
